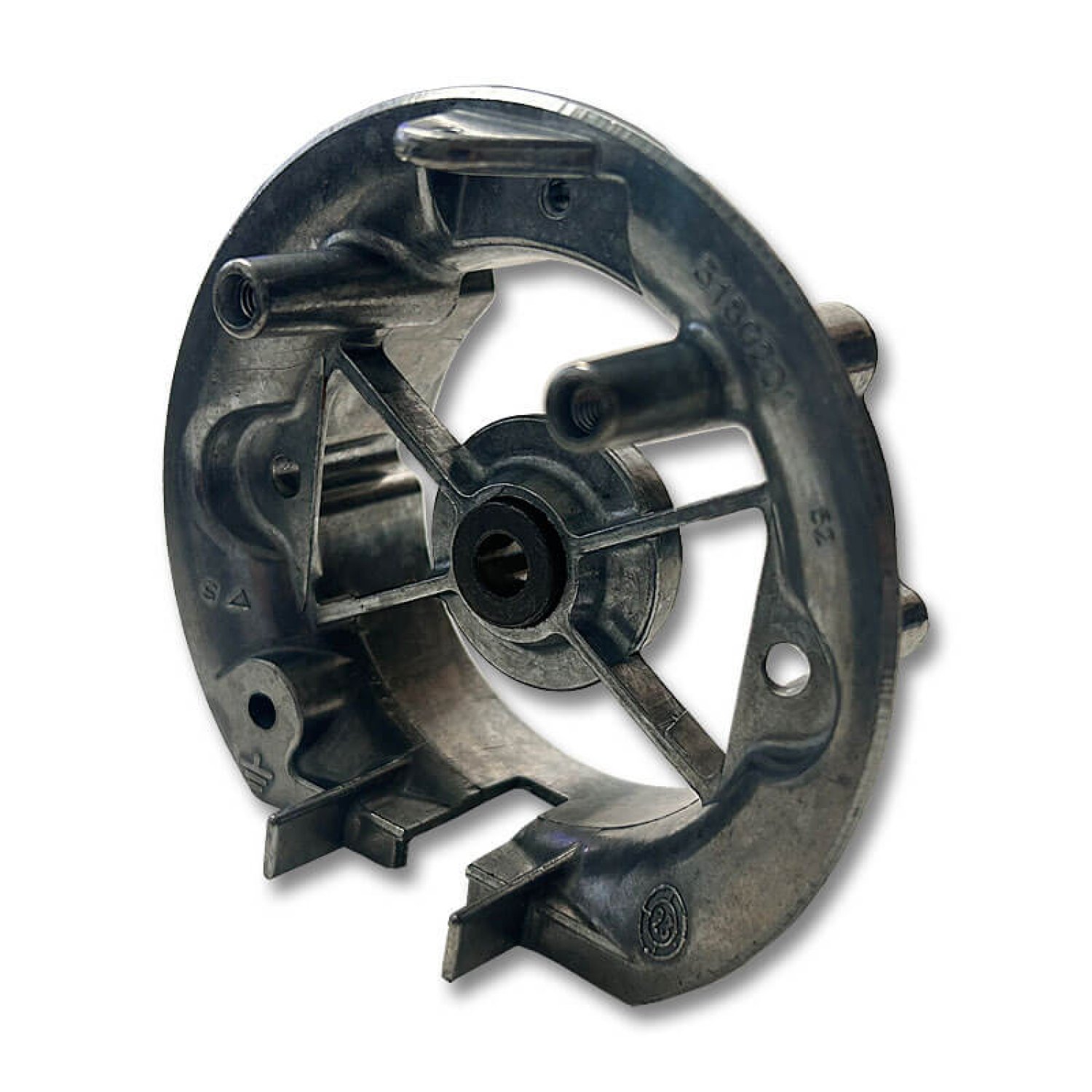

KitchenAid Lagerbrücke Nr. 22 mit integriertem Führungslager – Bearing Bracket
-
- 39,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: 3180526-18941 Lieferzeit 1 bis 3 Tage
-

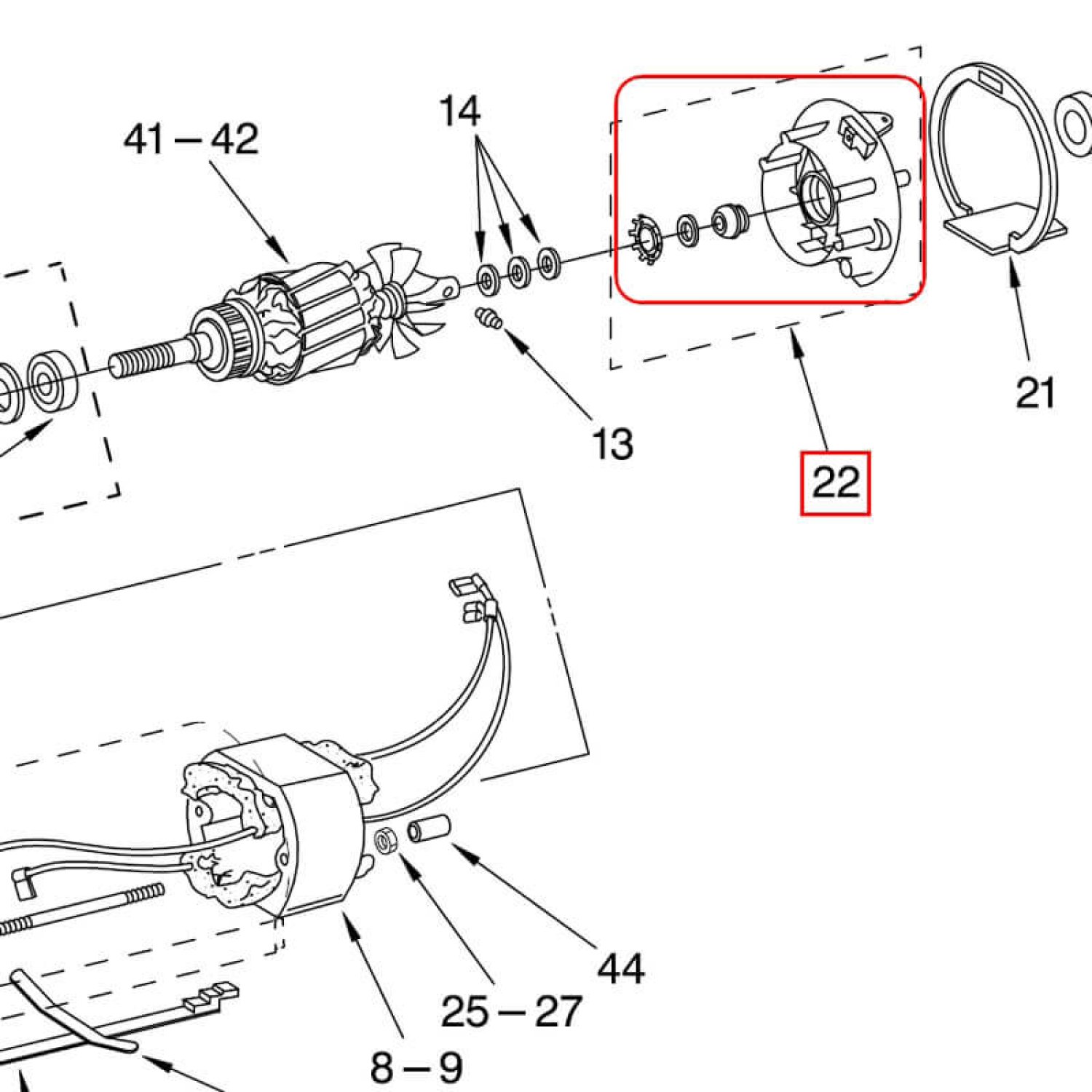

Lagerbrücke Nr. 22 für die hintere Motorlagerung
Die Lagerbrücke Nr. 22 trägt das hintere Führungslager der KitchenAid-Ankerwelle. Das Lager ist fest in der Baugruppe eingesetzt und führt die Motorwelle an ihrem hinteren Ende.
Ein Defekt an dieser Stelle verursacht ein besonders auffälliges Fehlerbild: Die Maschine beginnt kreischende oder schrill quietschende Geräusche zu entwickeln.
Das Kreischen kann permanent vorhanden sein, nur gelegentlich auftreten oder sich besonders bei niedrigeren Geschwindigkeitsstufen bemerkbar machen.
Bei Kreischen nicht zuerst das Getriebe zerlegen
Ein schrilles mechanisches Geräusch wird leicht mit einem Getriebeschaden verwechselt. Deshalb werden bei einer kreischenden KitchenAid häufig zunächst Zahnräder kontrolliert oder das Getriebefett erneuert.
Bei diesem Fehlerbild ist das nicht die richtige Reparaturrichtung.
Nach den Erfahrungen unserer Partnerwerkstätten kommt das typische Kreischen vom Führungslager der hinteren Lagerbrücke und nicht vom Getriebe.
Zahnräder und Getriebefett sind deshalb nicht die Bauteile, an denen die Ursache dieses Geräusches gesucht werden sollte.
Gefressenes Führungslager als Ursache
Die Motorwelle dreht sich während des Betriebs mit hoher Geschwindigkeit und wird an ihrem hinteren Ende durch das Lager in der Lagerbrücke geführt.
Wird dieses Führungslager schwergängig oder „frisst“, steigt die Reibung zwischen Lager und Welle. Daraus entsteht das charakteristische Kreischen.
Typisch ist, dass das Geräusch nicht immer gleich stark sein muss. Es kann spontan entstehen, vorübergehend verschwinden oder bei bestimmten Drehzahlen stärker auffallen.
Die Geräuschübertragung durch das Metallgehäuse erschwert zusätzlich die akustische Zuordnung.
Typisches Fehlerbild erkennen
Ein Schaden am hinteren Führungslager ist besonders naheliegend, wenn:
- die KitchenAid deutlich kreischt oder schrill quietscht,
- das Geräusch teilweise nur zeitweise auftritt,
- kleinere Geschwindigkeiten besonders auffällig sind,
- eine Kontrolle der Zahnräder keinen entsprechenden Schaden ergibt,
- und ein Wechsel des Getriebefetts das Geräusch nicht beseitigt.
Bei dieser Kombination sollte nicht weiter am Getriebe gesucht werden, sondern die Lagerbrücke Nr. 22 geprüft beziehungsweise ersetzt werden.
Das einzelne Lager ist nicht als übliches Ersatzteil verfügbar
Die ursprüngliche KitchenAid-Reparaturanleitung beschreibt noch die Möglichkeit, das Lager aus der Lagerbrücke zu entfernen und einzeln auszutauschen.
In der praktischen Ersatzteilversorgung sieht es anders aus.
Nach unserer Erfahrung konnten wir zumindest während der vergangenen 20 Jahre kein einzelnes Führungslager für diese Lagerbrücke beschaffen. Das Lager wird bereits fest eingebaut zusammen mit der Lagerbrücke geliefert.
Bei einem festgegangenen Lager wird deshalb die komplette Baugruppe erneuert.
Reparaturanleitung für Ausbau und Lagerung
In unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung ist der Ausbau der Lagerbrücke auf den Seiten 8 und 9 beschrieben.
Die Seiten 12 und 13 behandeln anschließend noch den früher vorgesehenen einzelnen Lagerwechsel.
Für die heutige Ersatzteilpraxis bedeutet dies:
Nicht das Einzellager, sondern die komplette Lagerbrücke Nr. 22 mit integriertem Führungslager wird ausgetauscht.
Funktion der KitchenAid Lagerbrücke
Die Lagerbrücke bildet die hintere Lagerstelle des Motorankers.
Sie sorgt dafür, dass die Ankerwelle korrekt ausgerichtet bleibt und sich möglichst frei drehen kann. Gleichzeitig nimmt sie das hintere Führungslager auf.
Wird dieses Lager schwergängig, läuft die Motorwelle nicht mehr frei. Das erklärt, weshalb ein vergleichsweise kleines Lager ein derart lautes und auffälliges Kreischgeräusch verursachen kann.
Passende klassische KitchenAid-Bauarten
Die Lagerbrücke gehört zu entsprechenden klassischen KitchenAid-Motorkonstruktionen des K45-Typs sowie zu klassischen KPM5-/K5SS-Bauarten.
Beim K45-Typ handelt es sich um die klassische Konstruktion mit Klappkopf. Beim klassischen KPM5-/K5SS-Typ ist der Motorkopf feststehend und die Schüssel heb- und senkbar.
Die bloße Tatsache, dass eine KitchenAid einen Schüsselheber besitzt, reicht jedoch nicht für die Zuordnung aus, da neuere große Baureihen ebenfalls mit heb- und senkbarer Schüssel ausgestattet sind.
Komplette Lagerbrücke statt Arbeiten am Getriebe
Bei dem beschriebenen Kreischgeräusch ist eine gezielte Reparatur entscheidend.
Das Öffnen des Getriebes, die Kontrolle intakter Zahnräder oder ein unnötiger Fettwechsel beheben ein gefressenes Führungslager nicht.
Ist das Lager in der hinteren Lagerbrücke die Ursache, wird die Lagerbrücke Nr. 22 als komplette Einheit ersetzt. Das neue Führungslager ist darin bereits enthalten.
