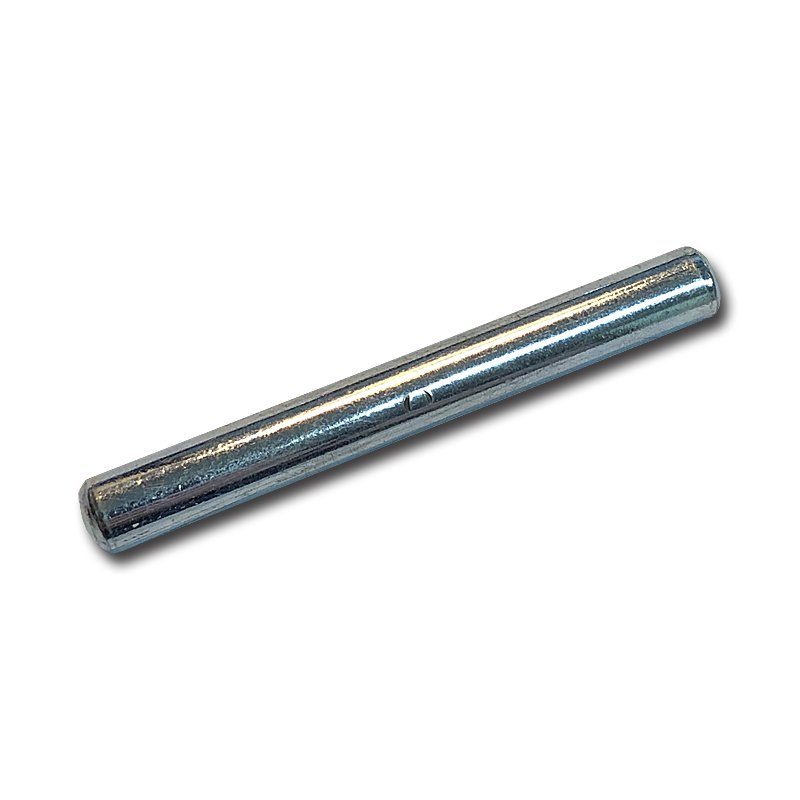

KitchenAid Scharnierbolzen Nr. 7 für Klappkopf – Classic, UltraPower und Artisan
-
- 14,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: KA-WP16910-12261 Lieferzeit 1 bis 3 Tage
-
KitchenAid Scharnierbolzen wandert heraus – brauchen Sie Bolzen Nr. 7 oder Madenschraube Nr. 51?
Ein seitlich aus dem Sockel herauswandernder Scharnierbolzen ist bei älteren KitchenAid-Klappkopfmaschinen ein Fehlerbild, das sich relativ leicht erkennen lässt.
Auf einer Seite der Maschine erscheint plötzlich ein Stück des Bolzens.
Aber:
Der sichtbare Bolzen ist nicht zwangsläufig das defekte Teil.
Bevor Scharnierbolzen Nr. 7 bestellt wird, sollte unbedingt die Madenschraube Nr. 51 kontrolliert werden.
So funktioniert die Scharnierverbindung

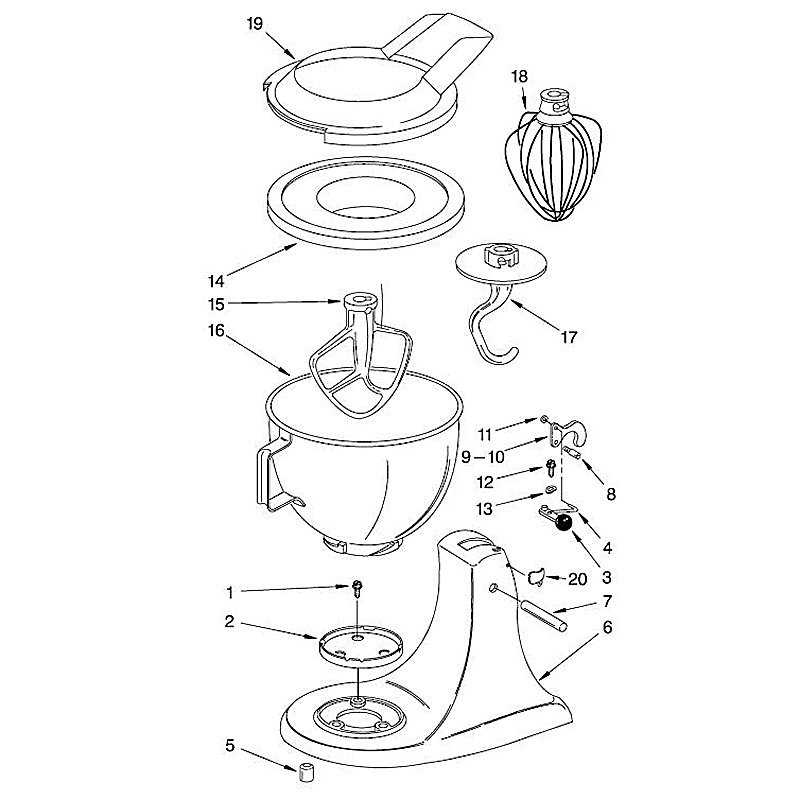

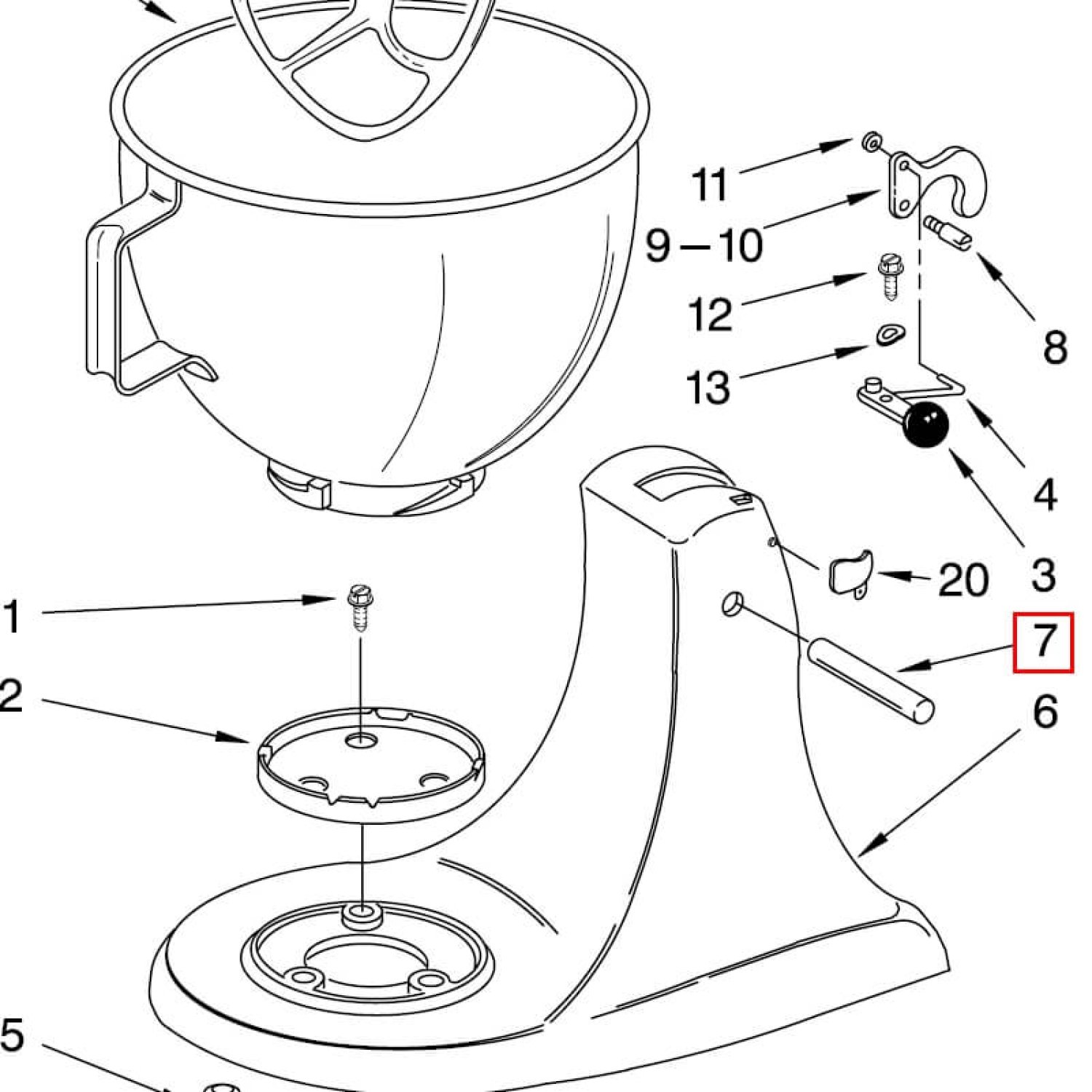

Der Bolzen Nr. 7 läuft quer durch die Verbindung zwischen Sockel und Motorgehäuse.
Er bildet die Achse, um die sich der Motorkopf beim Hoch- und Herunterklappen bewegt.
Von unten wird dieser Bolzen durch eine kleine Madenschraube fixiert.
Die passende KitchenAid Madenschraube Nr. 51 ist ebenfalls einzeln erhältlich.
Lockert sich diese Schraube, kann der Bolzen nach und nach seitlich wandern.
Fehler 1: Bolzen herausgewandert, aber unbeschädigt
Ist der Bolzen gerade und zeigt keine auffälligen Riefen oder Einlaufspuren, muss er häufig überhaupt nicht ersetzt werden.
Er kann wieder mittig ausgerichtet werden.
Danach wird die Madenschraube geprüft und festgezogen.
Das Problem kann damit bereits behoben sein.
Fehler 2: Madenschraube fehlt oder ist defekt
Fehlt die Sicherungsschraube oder lässt sie sich nicht mehr zuverlässig festziehen, benötigen Sie möglicherweise lediglich die Madenschraube Nr. 51.
Ein neuer Scharnierbolzen würde die eigentliche Ursache in diesem Fall nicht beheben.
Fehler 3: Scharnierbolzen beschädigt
Scharnierbolzen Nr. 7 sollte ersetzt werden, wenn er verbogen, stark eingelaufen oder deutlich gerieft ist.
Auch ein unsachgemäßer Ausbau kann den Bolzen beschädigen.
Wenn die Madenschraube noch gegen den Bolzen drückt und dieser trotzdem herausgeschlagen wird, kann die Schraube tiefe Spuren in seiner Oberfläche hinterlassen.
Wichtig beim Ausbau
Vor dem Austreiben des Bolzens muss die Madenschraube immer soweit gelöst werden, dass ihre Spitze den Bolzen vollständig freigibt.
Erst anschließend wird der Bolzen mit Durchschlag und Hammer entfernt.
Beim Einbau wird er wieder mittig positioniert und anschließend durch die Madenschraube gesichert.
Motorkopf wackelt – liegt es am Bolzen?
Möglich, aber nicht zwangsläufig.
Bei übermäßigem Spiel sollten Bolzen, Madenschraube und Scharnieraufnahmen gemeinsam geprüft werden.
Ist die Bohrung im Sockel oder Motorgehäuse selbst ausgeschlagen, kann ein neuer Bolzen das vorhandene Spiel möglicherweise nicht vollständig beseitigen.
Eine eindeutige Diagnose verhindert unnötigen Ersatzteiltausch.
Für Classic, UltraPower und Artisan
Der Bolzen gehört zu entsprechenden KitchenAid-Küchenmaschinen mit hochklappbarem Motorkopf.
Dazu gehören zahlreiche Classic-, UltraPower- und Artisan-Modelle der klassischen K45-Bauform.
Für Schüsselhebermaschinen ist dieser Bolzen nicht vorgesehen.
Unsere Reparaturanleitung hilft beim Ausbau
In unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung finden Sie den Ausbau des Scharnierbolzens und auf Seite 21 die Prüfung und Montage am Sockel.
Schnellentscheidung
Wenn der Bolzen nur herausgewandert ist, erst die Madenschraube kontrollieren.
Wenn die Madenschraube fehlt oder beschädigt ist, Nr. 51 ersetzen.
Wenn der Bolzen selbst verbogen, eingelaufen oder beschädigt ist, Nr. 7 ersetzen.
Sind beide Teile beschädigt, sollten auch beide erneuert werden.
So wird die Ursache repariert – und nicht nur das Teil ausgetauscht, das zufällig gerade sichtbar geworden ist.
