KitchenAid Arretierhebel-Einbausatz Nr. 9 – Verriegelung komplett für K45-Typ
-
- 29,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: 4159744-13821 Lieferzeit 1 bis 3 Tage
-
KitchenAid Verriegelungshebel bewegt sich, aber der Motorkopf verriegelt nicht mehr?
Wenn sich der äußere Verriegelungshebel einer KitchenAid noch bewegen lässt, der Motorkopf aber nicht mehr zuverlässig arretiert wird, muss der Hebel selbst nicht unbedingt die Ursache sein.
Bei den klassischen KitchenAid-Klappkopfmaschinen besteht die Verriegelung aus mehreren miteinander arbeitenden Teilen.

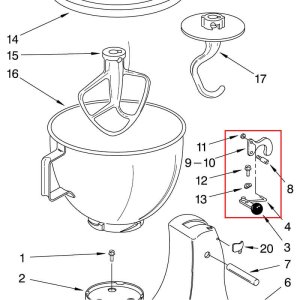

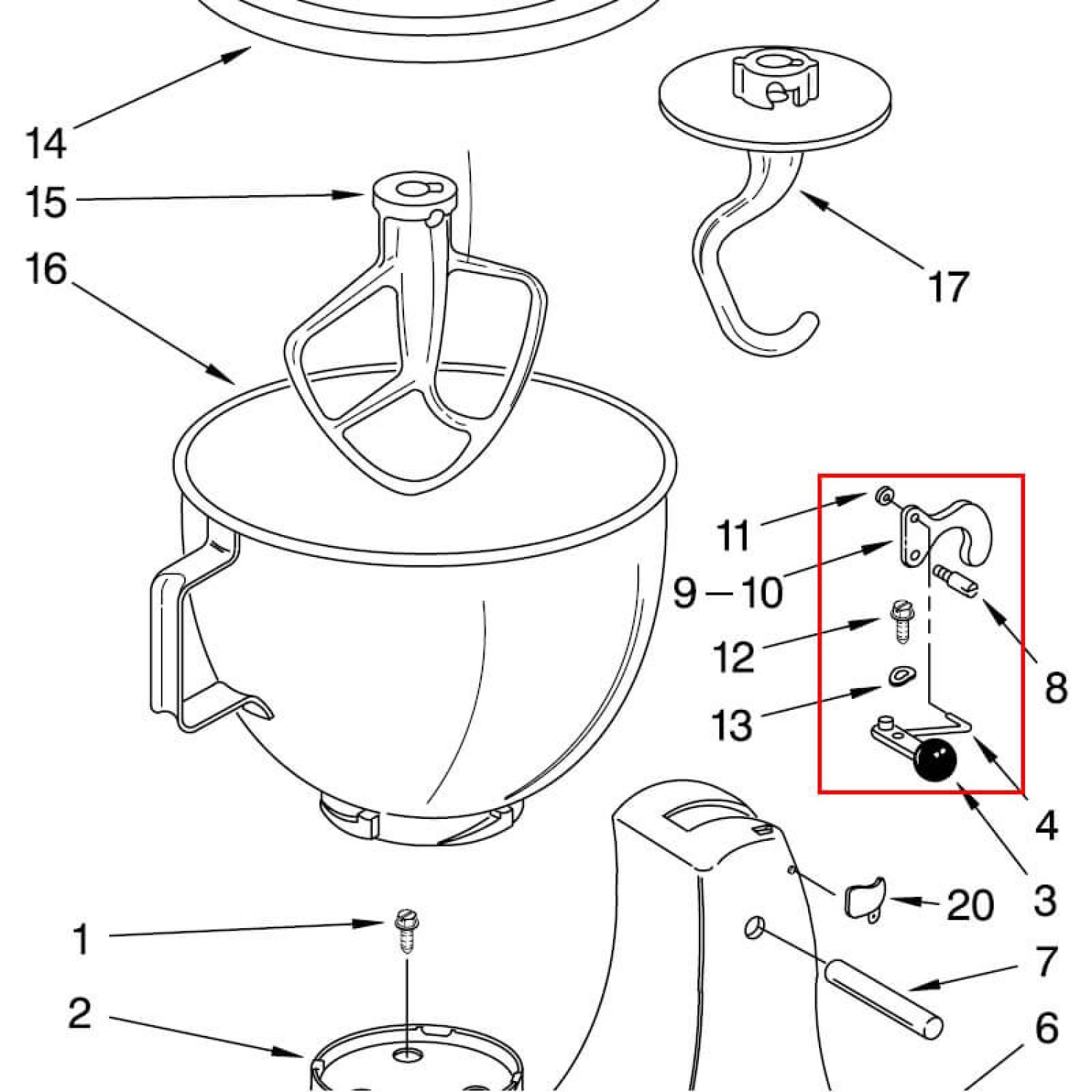

Genau hier hilft die alte Explosionszeichnung bei der Fehlersuche.
Früher drei einzelne Ersatzteile
Bei älteren KitchenAid-K45-Modellen wurden die Bestandteile der Verriegelung noch separat angeboten:
- Nr. 3 – Arretierhebel
- Nr. 4 – Verbindungsstange
- Nr. 10 – eigentliche Verriegelung
Der Hebel Nr. 3 ist das von außen bediente Teil.
Über die Verbindungsstange Nr. 4 wird seine Bewegung an die Verriegelung Nr. 10 weitergegeben.
Ist eines dieser inneren Teile beschädigt, kann sich der äußere Hebel durchaus noch bewegen – ohne dass der Motorkopf tatsächlich korrekt verriegelt wird.
Heute gibt es die innere Mechanik nur noch komplett
Die frühere Verbindungsstange Nr. 4 und die Verriegelung Nr. 10 werden nicht mehr einzeln angeboten.
Sie sind heute Bestandteil des Einbausatzes Nr. 9.
Dieser besteht aus drei fest miteinander vernieteten Bauteilen, die nicht einzeln voneinander getrennt beziehungsweise ersetzt werden sollen.
Ist also eines der inneren Teile defekt, wird die komplette Einheit erneuert.
Nur der Hebel kaputt? Dann reicht das Einzelteil
Der Arretierhebel Nr. 3 ist weiterhin separat erhältlich.
Hier finden Sie den KitchenAid Arretierhebel / Verriegelungshebel Nr. 3 einzeln.
Das ist wichtig, denn ein gebrochener äußerer Hebel rechtfertigt nicht automatisch den Austausch der kompletten Verriegelungsmechanik.
Wann benötigen Sie den Einbausatz Nr. 9?
Der komplette Einbausatz ist insbesondere dann die richtige Lösung, wenn:
- die Verbindungsstange beschädigt ist
- die Verriegelung selbst gebrochen oder ausgeschlagen ist
- sich der Hebel bewegt, aber keine zuverlässige Arretierung erfolgt
- die Mechanik ungewöhnlich viel Spiel besitzt
- die Kraftübertragung vom Hebel zur Verriegelung nicht mehr funktioniert
Damit lässt sich häufig recht gut unterscheiden, ob nur Nr. 3 oder die komplette Einheit ersetzt werden muss.
Was verriegelt diese Mechanik überhaupt?
Bei Classic, UltraPower und Artisan der klassischen K45-Bauform kann das gesamte Oberteil der Maschine hochgeklappt werden.
Nach dem Absenken wird dieses Oberteil mit dem seitlichen Hebel arretiert.
Die Verriegelungsmechanik sorgt dafür, dass der Motorkopf während des Rührens oder Knetens in seiner vorgesehenen Position bleibt.
Gerade bei schweren Teigen entstehen Kräfte, die den Kopf ohne funktionierende Verriegelung bewegen können.
Nicht jeder scheinbare Defekt ist tatsächlich ein Defekt der Verriegelung
Wenn sich der Hebel nicht vollständig in die LOCK-Stellung bringen lässt, sollte zunächst geprüft werden, ob der Motorkopf vollständig abgesenkt ist.
Eine falsch eingestellte Höhe zwischen Rührwerkzeug und Schüssel kann dazu führen, dass der Motorkopf nicht seine korrekte Endposition erreicht.
Dann kann auch eine intakte Verriegelung nicht richtig einrasten.
Deshalb:
Erst Ursache feststellen, dann Ersatzteil auswählen.
Passend für KitchenAid-Klappkopfmaschinen
Der Einbausatz gehört zu entsprechenden KitchenAid-Maschinen des K45-Typs mit kippbarem Kopf, darunter zahlreiche:
- Classic
- UltraPower
- Artisan
Nicht geeignet für die großen Schüsselhebermaschinen.
Warum dieser Einbausatz bei alten Maschinen besonders wichtig ist
Bei sehr alten KitchenAid-Maschinen kann man in Explosionszeichnungen noch Ersatzteilnummern finden, die heute einzeln gar nicht mehr lieferbar sind.
Das führt leicht zu unnötiger Suche nach Nr. 4 oder Nr. 10.
Heute lautet die Reparaturlösung:
Einbausatz Nr. 9 komplett.
Nur Nr. 3 – der äußere Hebel – ist weiterhin separat erhältlich.
Damit lässt sich die alte KitchenAid trotz veränderter Ersatzteilversorgung weiterhin fachgerecht reparieren.
