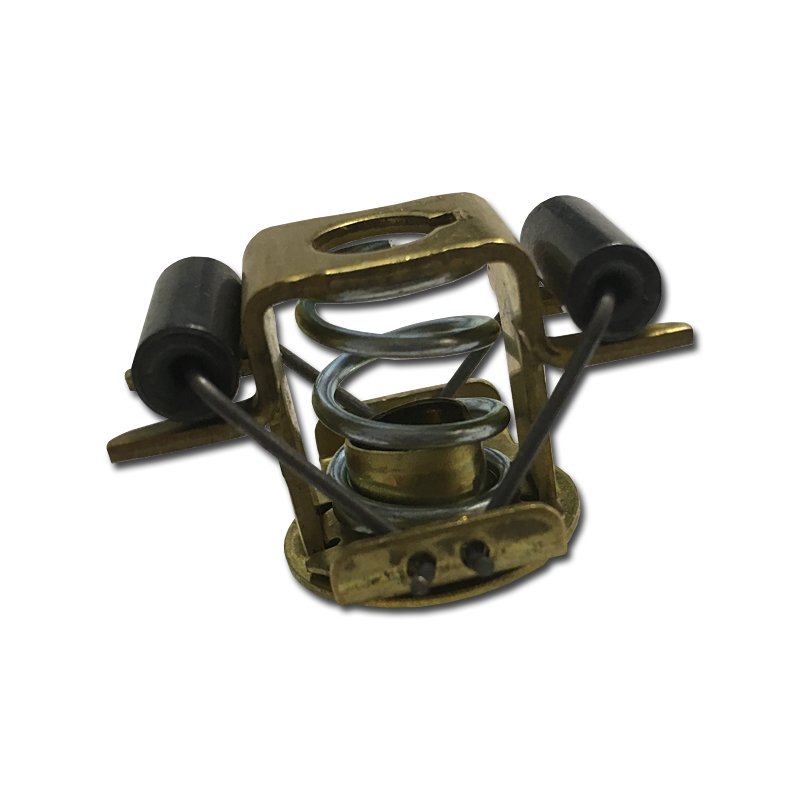

KitchenAid Fliehkraftregler Nr. 35 – Governor der Geschwindigkeitsregelung
-
- 29,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: KA-4159675-W10330804-16881 Lieferzeit 1 bis 3 Tage
-
KitchenAid Drehzahl schwankt – ist der Fliehkraftregler Nr. 35 die Ursache?
Wenn eine KitchenAid ihre Geschwindigkeit nicht mehr gleichmäßig hält, kann die Ursache an unterschiedlichen Stellen der Geschwindigkeitsregelung liegen.
Ein Bauteil, das dabei leicht übersehen wird, ist der Fliehkraftregler Nr. 35 – Governor.
Er sitzt direkt auf der Motorwelle und liefert der Regelung die mechanische Rückmeldung darüber, wie schnell der Motor tatsächlich dreht.
Was macht der Governor?
Mit steigender Motordrehzahl wirkt eine zunehmende Fliehkraft auf seine beweglichen Teile.
Diese öffnen beziehungsweise bewegen sich nach außen.
Dadurch wirkt der Governor auf die Kontrollplatte Nr. 36.
Die Maschine bekommt also keine elektronische Sensormessung der Motordrehzahl, sondern nutzt einen mechanischen Fliehkraftmechanismus.
Warum ist diese Rückmeldung notwendig?
Die gesamte Regelung arbeitet vereinfacht so:

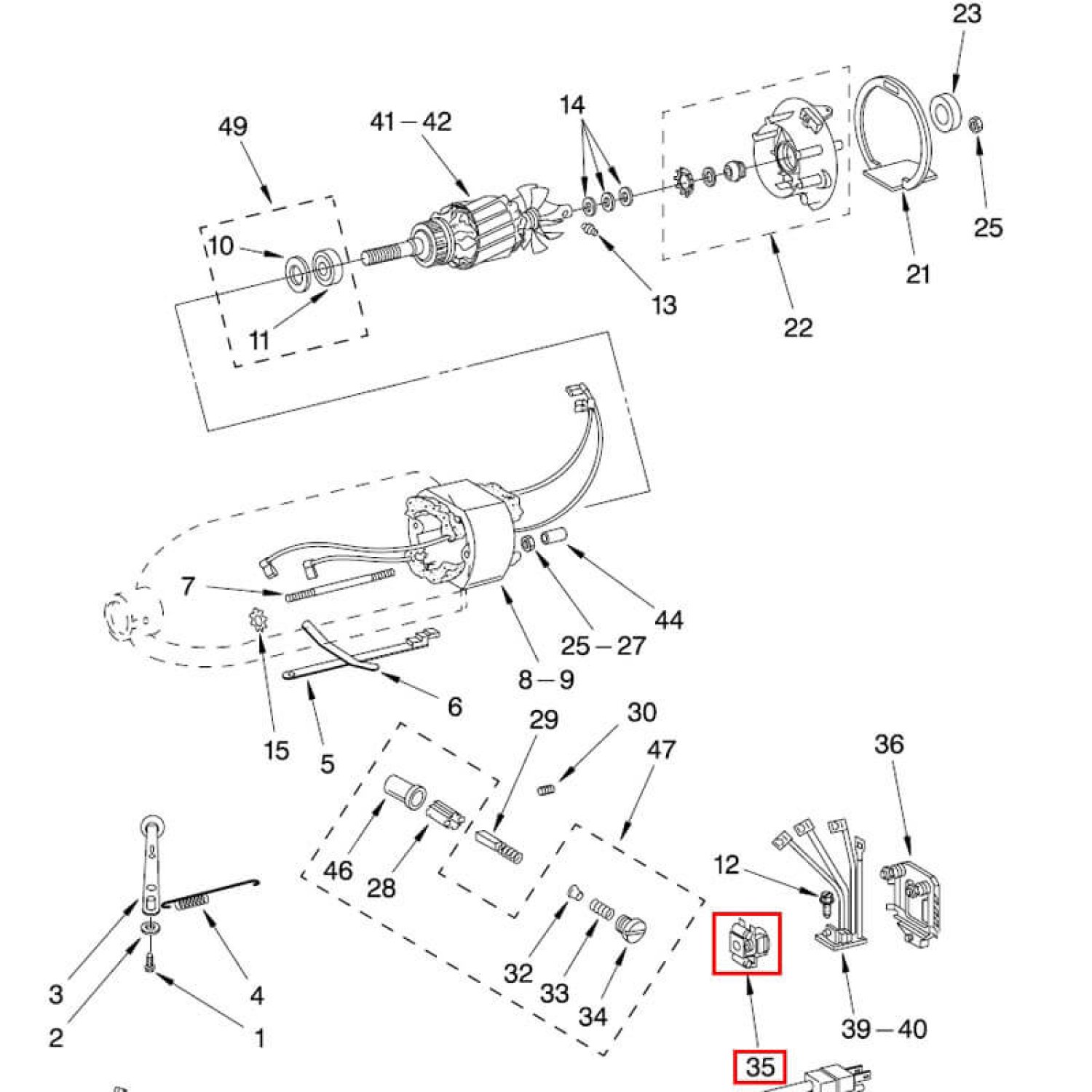

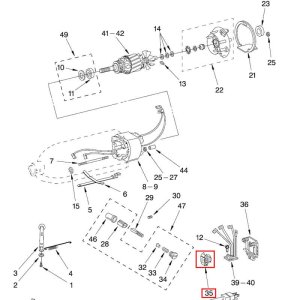

Geschwindigkeitshebel Nr. 3 → Schubstange Nr. 5 → Feder → Kontrollplatte Nr. 36 ↔ Governor Nr. 35 → Steuerplatine Nr. 39 → Motor
Der Motor treibt wiederum den Governor an.
Damit entsteht ein geschlossener Regelkreis.
Wenn die Belastung steigt und der Motor langsamer wird, verändert sich auch die Stellung des Governors.
Die Regelung kann darauf reagieren.
Wenn die Drehzahl schwankt
Eine schwankende Drehzahl kann entstehen, wenn diese mechanische Rückmeldung nicht sauber funktioniert.
Mögliche Ursachen am Governor sind beispielsweise:
- Schwergängigkeit,
- mechanischer Verschleiß,
- beschädigte Fliehgewichte,
- Verformung,
- fehlerhafter Sitz auf der Motorwelle
- oder ein insgesamt ungleichmäßiger Bewegungsablauf.
Dann wird auch die Kontrollplatte nicht gleichmäßig betätigt.
Andere Fehlerbilder richtig unterscheiden
Nicht jeder Geschwindigkeitsfehler spricht gleichermaßen für Nr. 35.
Nur noch wenige verschiedene Geschwindigkeiten
Wenn beispielsweise nur noch zwei oder drei klar unterscheidbare Drehzahlen vorhanden sind, sollte besonders die Kontrollplatte Nr. 36 untersucht werden.
Alle Stufen fast gleich oder bereits Stufe 1 sehr schnell
Dann gehört besonders die Steuerplatine Nr. 39 auf die Prüfliste.
Unruhiges oder schwankendes Regelverhalten
Hier sollte der Governor Nr. 35 unbedingt mit kontrolliert werden.
Nur ungefähr 1 mm zur Steuerplatine
Ein besonders wichtiger Reparaturhinweis stammt aus der Erfahrung unserer Partnerwerkstätten.
Der Fliehkraftregler läuft ausgesprochen dicht an der Steuerplatine Nr. 39.
Der Abstand beträgt teilweise nur ungefähr 1 mm.
Da sich der Governor abhängig von der Motordrehzahl öffnet, kann er der Steuerplatine während des Betriebs noch näher kommen.
Berührung kann die Steuerplatine zerstören
Kommt der Governor mit der Platine in Kontakt, kann ein Kurzschluss entstehen.
Die Steuerplatine kann dadurch beschädigt werden.
Deshalb sollte bei einem defekten Speed Phase Control Board immer auch geprüft werden, warum es ausgefallen ist.
Ein zu geringer Abstand zum Governor kann eine mögliche Ursache sein.
Nach Einbau eines Governors Abstand kontrollieren
Wenn Nr. 35 ersetzt wird, sollte deshalb nicht einfach nur die Maschine wieder geschlossen werden.
Prüfen Sie:
- sitzt der Governor korrekt?
- lässt er sich frei bewegen?
- sind die Fliehgewichte unbeschädigt?
- steht nichts ungewöhnlich weit hervor?
- bleibt zur Steuerplatine ausreichend Abstand?
Damit lässt sich verhindern, dass aus einem mechanischen Problem anschließend ein elektronischer Schaden wird.
Kontrollplatte Nr. 36 ist die Einstelleinheit
Der Governor selbst dient nicht zur eigentlichen Feinjustierung der Drehzahl.
Die Einstellung erfolgt an der Kontrollplatte Nr. 36.
KitchenAid verwendet unter anderem:
STIR beziehungsweise Stufe 1: ca. 60 U/min
Stufe 6: ca. 180 U/min
an der Planeteneinheit als wichtige Referenzwerte.
Mechanische Übertragung ebenfalls prüfen
Der Governor kann korrekt arbeiten und die Maschine trotzdem falsch regeln, wenn bereits die Geschwindigkeitswahl nicht richtig zur Kontrollplatte übertragen wird.
Deshalb auch prüfen:
und die Feder der Geschwindigkeitsregelung.
Schubstange und Feder müssen ihre Bewegung korrekt an Nr. 36 weitergeben.
Unsere Reparaturanleitung
Unsere 42-seitige deutschen KitchenAid Reparatur- und Serviceanleitung zeigt die Bauteile dieser Geschwindigkeitsregelung und ihre räumliche Anordnung sehr anschaulich.
Gerade der geringe Abstand zwischen Governor, Kontrollplatte und elektronischer Steuerung wird dadurch wesentlich verständlicher.
Für Klappkopf und ältere Heavy Duty
Die grundlegende Motor- und Geschwindigkeitsregelung wurde bei vielen KitchenAid-Modellen verwendet.
Dazu gehören entsprechende Classic-, UltraPower- und Artisan-Klappkopfmaschinen sowie ältere K5SS-, KPM5- und KPM50/5KPM50-Schüsselheber.
Schnellprüfung
Drehzahl schwankt: Governor Nr. 35 mitprüfen.
Nur wenige Geschwindigkeiten: Kontrollplatte Nr. 36 prüfen.
Alle Stufen ähnlich und viel zu schnell: Steuerplatine Nr. 39 prüfen.
Hebelbewegung kommt nicht korrekt an: Schubstange und Feder prüfen.
So wird aus dem allgemeinen Fehler „Geschwindigkeit stimmt nicht“ eine wesentlich gezieltere Fehlersuche.
Unser Rat
Der Governor ist ein mechanisches Bauteil, aber sein Zustand kann unmittelbare Auswirkungen auf die elektronische Regelung haben.
Gerade deshalb beim Austausch oder bei einer Fehlersuche immer auch die Steuerplatine Nr. 39 und den Abstand zwischen beiden Teilen ansehen.
Das spart unter Umständen nicht nur eine zweite Reparatur, sondern auch eine weitere Steuerplatine.
Download Reparaturanleitung (42 Seiten)
