KitchenAid Headlock Nr. 20 schwarz – Klappkopf-Verriegelung inkl. Blindniete
-
- 14,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: 3184264-13921 Lieferzeit 1 bis 3 Tage
-
KitchenAid Motorkopf bleibt oben nicht mehr arretiert – ist Headlock Nr. 20 die Ursache?
Bei einem Problem mit der Verriegelung einer KitchenAid wird häufig zuerst der sichtbare Arretierhebel verdächtigt.
Doch wenn sich der Motorkopf problemlos hochklappen lässt und lediglich in der hochgeklappten Stellung nicht mehr zuverlässig arretiert, kann die Ursache an einem viel kleineren Bauteil liegen:
dem Headlock Nr. 20.

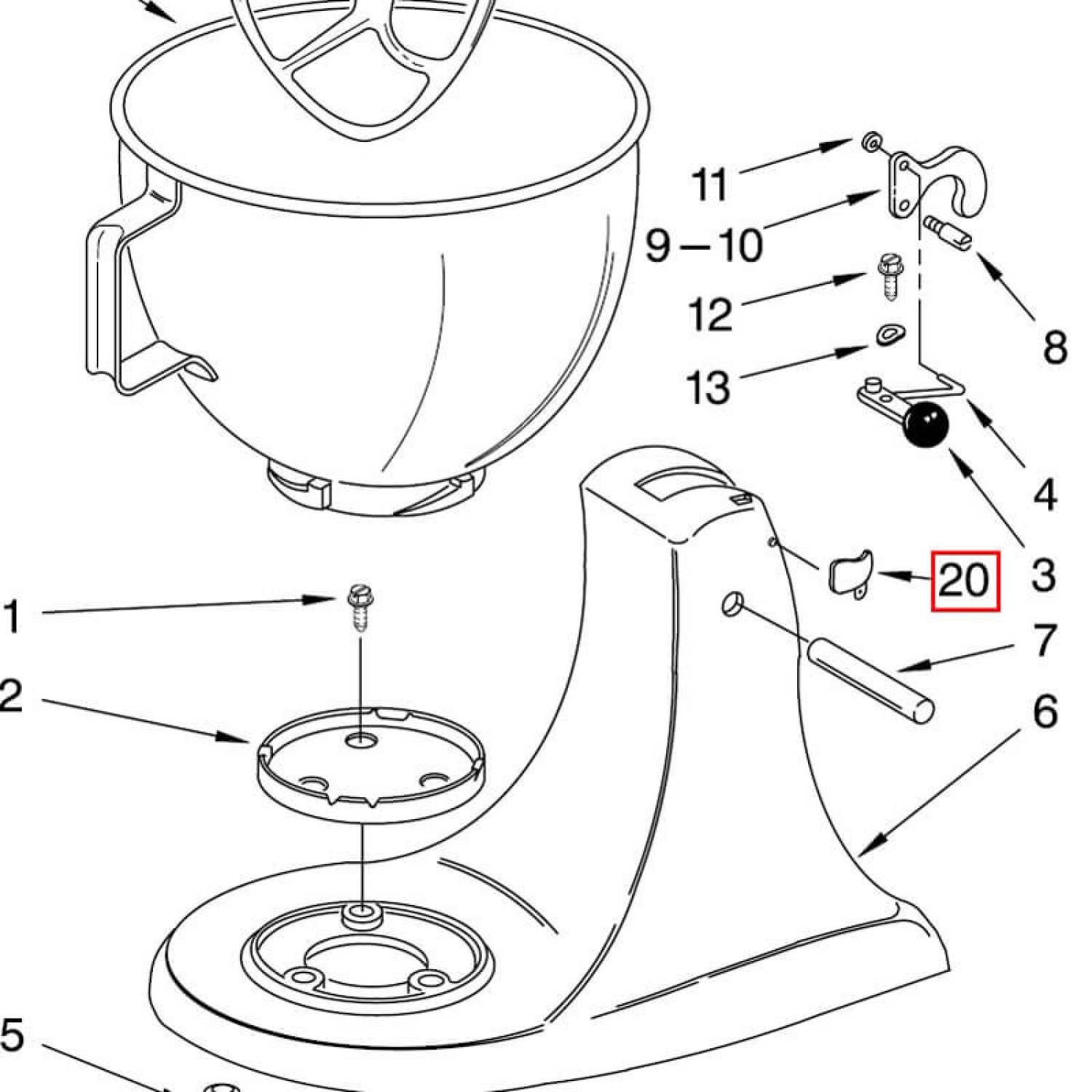

Dieses schwarze Kunststoffteil sitzt direkt am Sockel im Bereich des Scharniers.
Es bildet das Gegenstück, an dem die Verriegelungsmechanik beim hochgeklappten Motorkopf einrasten kann.
Fehlt der Headlock oder ist er gebrochen, kann die übrige Mechanik vollkommen intakt sein und trotzdem keine sichere Arretierung mehr zustande kommen.
Erst das Fehlerbild unterscheiden
Gerade bei der Verriegelung liegen mehrere mögliche Ursachen räumlich sehr nah beieinander.
Wenn der Motorkopf oben nicht mehr hält, prüfen Sie zuerst Headlock und Verriegelung.
Wenn sich dagegen der Motorkopf im Gelenk ungewöhnlich bewegt oder seitlich wackelt, sollten Scharnierbolzen und dessen Sicherung geprüft werden.
Der KitchenAid Scharnierbolzen Nr. 7 bildet die Drehachse des Motorkopfes.
Die KitchenAid Madenschraube Nr. 51 verhindert, dass dieser Bolzen seitlich wandert.
Das sind andere Fehlerbilder als ein defekter Headlock.
Auch der Arretierhebel kann vollkommen in Ordnung sein
Ein gebrochener Headlock führt leicht zu der Annahme, dass der Verriegelungshebel nicht mehr richtig arbeitet.
Dabei kann der Hebel seine Bewegung korrekt übertragen.
Wenn jedoch das Gegenstück fehlt, kann die Verriegelung in hochgeklappter Stellung nicht mehr greifen.
Bei älteren Maschinen kann der Arretierhebel Nr. 3 einzeln austauschbar sein.
Bei anderen Ausführungen wird der komplette Arretierhebel-/Verriegelungs-Einbausatz benötigt.
Bevor eines dieser Teile bestellt wird, sollte jedoch geprüft werden, ob möglicherweise lediglich der Headlock beschädigt ist.
Was kann am Headlock kaputtgehen?
Der Headlock besteht aus Kunststoff und sitzt an einer mechanisch belasteten Stelle.
Bei älteren KitchenAid kann er im Laufe der Jahre ausbrechen oder vollständig verschwinden.
Hinweise können sein, dass das Kunststoffteil sichtbar beschädigt ist, nur noch teilweise vorhanden ist oder die Arretierung genau seit seinem Bruch nicht mehr funktioniert.
Wie wird der Headlock ausgetauscht?
Genau an dieser Stelle hilft die originale KitchenAid-Serviceanleitung nur begrenzt weiter.
Die praktische Vorgehensweise stammt deshalb von einer unserer Partnerwerkstätten.
Das verbliebene Kunststoffteil wird zunächst entfernt.
Danach muss die alte Befestigungsniete aus dem Sockel entfernt werden. Sie kann je nach Situation vorsichtig herausgeschlagen oder ausgebohrt werden.
Der neue Headlock wird anschließend an der vorgesehenen Stelle eingesetzt. Seine beiden Kunststoffnasen werden in die dafür vorgesehenen Löcher gedrückt.
Danach erfolgt die endgültige Befestigung mit einer Blindniete.
Blindniete ist bereits im Lieferumfang
Wir haben die passende Niete für diesen Zweck beschafft.
Jedem Headlock legen wir die passende Blindniete bei.
Sie benötigen für die Montage daher keine zusätzliche Suche nach der richtigen Nietengröße.
Erforderlich ist lediglich eine passende Blindnietzange.
Die Niete wird eingesetzt, die Zange angesetzt und mehrfach zusammengedrückt, bis der Nietschaft abbricht.
Welche Farbe benötige ich?
Auch hier lässt sich die Auswahl sehr einfach treffen.
Schwarzer Headlock: für alle Gehäusefarben außer Weiß.
Weißer Headlock: für Maschinen mit weißem Gehäuse.
Für weiße KitchenAid finden Sie hier den KitchenAid Headlock Nr. 20 in Weiß.
Eine sinnvolle Reihenfolge bei der Fehlersuche
Bei fehlender Arretierung des hochgeklappten Motorkopfes sollte die Diagnose nicht mit dem teuersten oder größten Ersatzteil beginnen.
Zuerst kontrollieren Sie den Headlock Nr. 20.
Ist er vorhanden und unbeschädigt, prüfen Sie anschließend Arretierhebel und Verriegelungsmechanik.
Bei Wackeln oder seitlichem Spiel dagegen Scharnierbolzen und Madenschraube prüfen.
So lässt sich sehr schnell eingrenzen, welche Baugruppe tatsächlich betroffen ist.
Reparaturanleitung
Unsere 42-seitige KitchenAid Reparatur- und Serviceanleitung behandelt die Verriegelung und den Bereich des Headlocks im Abschnitt über die Reparaturen am Sockel.
Die praktische Erneuerung des vernieteten Kunststoffteils ergänzen wir hier bewusst um die Erfahrungswerte unserer Partnerwerkstatt.
Unser Rat
Wenn der Motorkopf oben nicht mehr einrastet, sehen Sie zuerst nach dem Headlock.
Ein gebrochenes Kunststoffteil kann ein Fehlerbild verursachen, das auf den ersten Blick nach einer defekten Verriegelungsmechanik aussieht.
Ist der Headlock tatsächlich beschädigt, ist die Reparatur überschaubar:
alten Headlock und alte Niete entfernen, neuen Headlock einsetzen und mit der mitgelieferten Blindniete befestigen.
