KitchenAid Headlock Nr. 20 weiß – Klappkopf-Verriegelung inkl. Blindniete
-
-
14,95 €
inkl. gesetzl. MwSt. zzgl. Versand
Artikelnr.: 3184262-13921
zur Zeit nicht lieferbar
Nicht lieferbar
-
KitchenAid Motorkopf bleibt hochgeklappt nicht mehr arretiert – weißen Headlock Nr. 20 prüfen
Wenn der Motorkopf einer weißen KitchenAid problemlos hochgeklappt werden kann, in dieser Stellung aber nicht mehr sicher einrastet, muss die Ursache nicht im Arretierhebel selbst liegen.

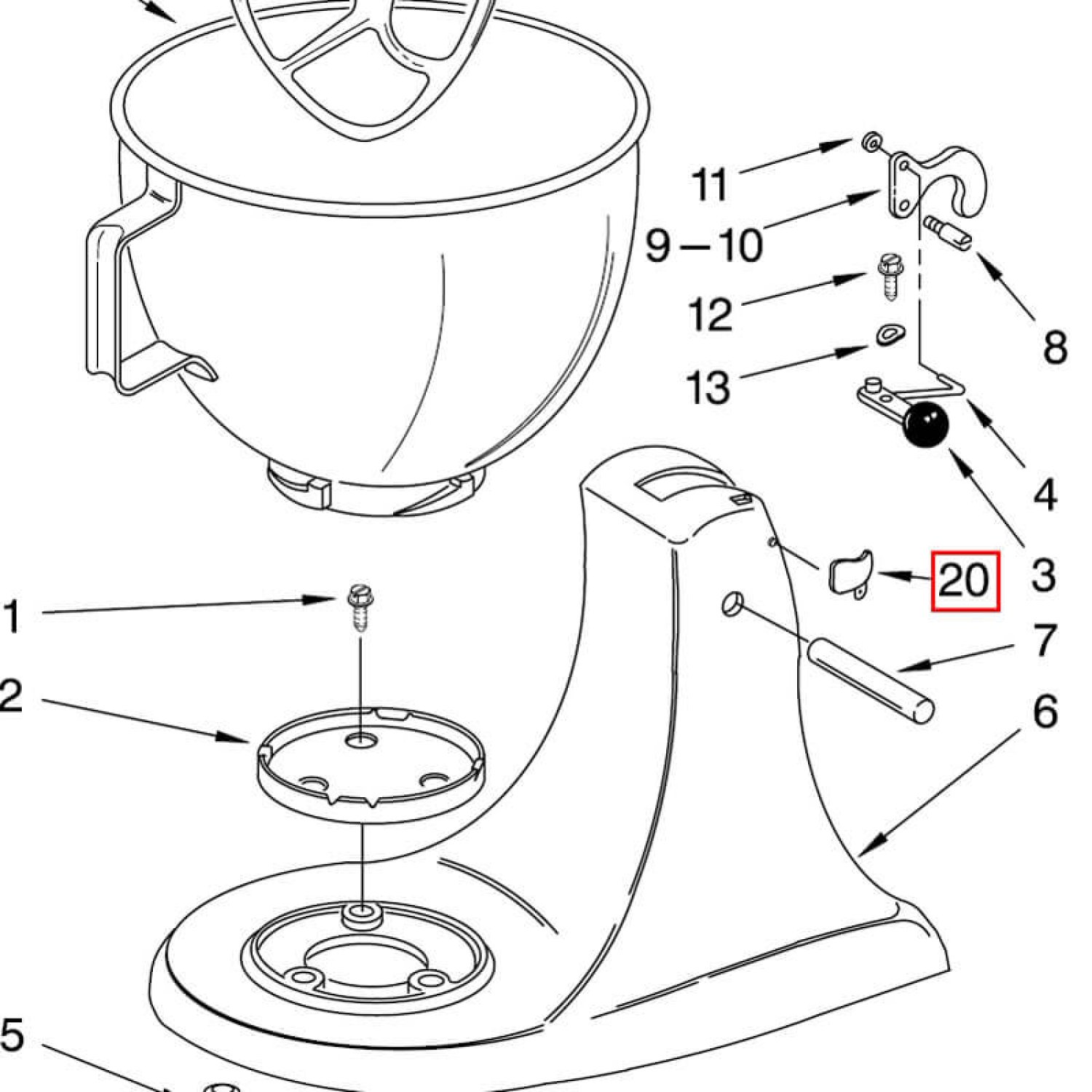

Direkt im Scharnierbereich befindet sich der Headlock Nr. 20.
Dieses kleine Kunststoffteil bildet das Gegenstück der Verriegelung.
Fehlt es oder ist es gebrochen, kann die übrige Mechanik durchaus noch funktionieren – die Verriegelung findet beim hochgeklappten Motorkopf aber keinen sicheren Halt mehr.
Was genau macht der Headlock?
Der Headlock hält den Motorkopf nicht während des Betriebs unten.
Er wird für die Arretierung der hochgeklappten Position benötigt.
Beim Hochklappen arbeitet die Verriegelungsmechanik gegen dieses fest am Sockel montierte Kunststoffteil.
Dadurch kann der Motorkopf in seiner geöffneten Stellung gehalten werden.
Typische Hinweise auf einen Defekt
Prüfen Sie den Headlock insbesondere dann, wenn:
- der Motorkopf oben nicht mehr hält,
- der Verriegelungshebel weiterhin normal beweglich ist,
- das Kunststoffteil sichtbar beschädigt ist,
- eine Kunststoffnase ausgebrochen ist,
- oder der Headlock vollständig fehlt.
Eine Sichtprüfung kann hier bereits sehr viel Klarheit schaffen.
Welches Bauteil verursacht welches Problem?
Gerade in diesem Bereich werden verschiedene Teile leicht miteinander verwechselt.
Kopf bleibt oben nicht arretiert
Headlock Nr. 20 und Verriegelungsmechanismus prüfen.
Seitlicher Arretierhebel defekt
Dann kommt je nach Bauart der KitchenAid Arretierhebel Nr. 3 beziehungsweise der komplette Verriegelungs-Einbausatz infrage.
Motorkopf wackelt oder Scharnierbolzen wandert heraus
Dann sollten der Scharnierbolzen Nr. 7 und die Madenschraube Nr. 51 geprüft werden.
Damit kann die Fehlersuche sehr viel gezielter erfolgen.
Wie wird ein Headlock erneuert?
Die originale KitchenAid-Serviceanleitung erklärt diese Reparatur nur sehr knapp.
Unsere Montagehinweise stammen deshalb aus der praktischen Erfahrung einer unserer Partnerwerkstätten.
Schritt 1: Alten Kunststoffteil entfernen
Der vorhandene Headlock wird abgezogen beziehungsweise abgebrochen.
Ist er ohnehin bereits verschwunden, geht es direkt mit der Befestigung weiter.
Schritt 2: Alte Befestigungsniete entfernen
Die alte Niete muss aus dem Sockel entfernt werden.
Je nach Zustand lässt sie sich mit geeignetem Werkzeug austreiben oder ausbohren.
Schritt 3: Neuen Headlock einsetzen
Der neue weiße Headlock wird angesetzt.
Seine beiden Kunststoffnasen werden in die vorgesehenen Öffnungen gedrückt und positionieren das Bauteil.
Schritt 4: Blindniete setzen
Danach wird die neue Blindniete mit einer Nietzange eingesetzt.
Die Zange wird mehrfach betätigt, bis der Nietschaft abbricht und der Headlock fest am Sockel sitzt.
Die passende Niete ist dabei
Wir legen jedem Headlock eine passende Blindniete bei.
Damit muss die richtige Befestigung nicht separat gesucht werden.
Lediglich eine Blindnietzange wird für die Montage benötigt.
Welcher Headlock gehört zu welcher Gehäusefarbe?
Bei weißen Maschinen wird dieser weiße Headlock verwendet.
Für sämtliche anderen Gehäusefarben gibt es den schwarzen KitchenAid Headlock Nr. 20.
Wichtig bei sehr alten Geräten:
Ein ursprünglich weißes Kunststoffteil kann über viele Jahre deutlich vergilben. Die sichere Orientierung ist deshalb die Gehäusefarbe der KitchenAid.
Reparaturanleitung
In unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung finden Sie die Verriegelung und den Headlock im Bereich der Reparaturen am Sockel.
Die Herstellerunterlage erklärt die Konstruktion, unsere zusätzlichen Werkstatthinweise den praktischen Austausch.
Unser Rat
Wenn eine weiße KitchenAid oben nicht mehr einrastet, prüfen Sie zuerst dieses kleine Bauteil.
Ein gebrochener Headlock kann ein Fehlerbild verursachen, das auf den ersten Blick nach einer defekten Verriegelungsmechanik aussieht.
Ist der Headlock tatsächlich beschädigt, lässt er sich mit dem neuen Kunststoffteil und der mitgelieferten Blindniete ersetzen.
