KitchenAid Netzkabel 230 V für K45 und KPM5 – vorkonfektioniert, schwarz, Deutschland-Stecker
-
- 29,95 € (UVP: 32,95 €) inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: 9702319-18511 Lieferzeit 1 bis 3 Tage
-

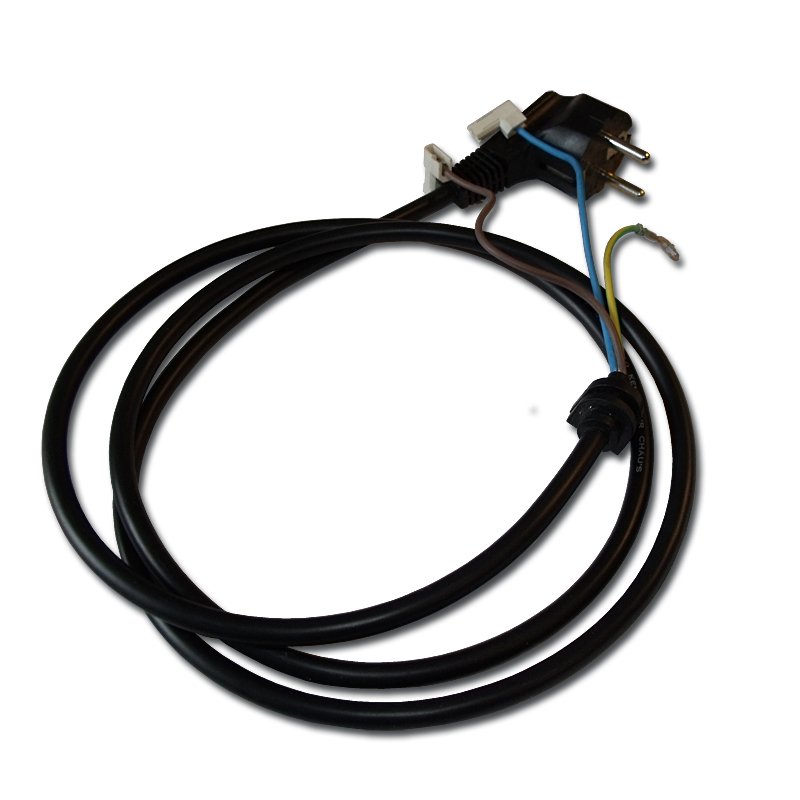

KitchenAid Netzkabel für K45- und KPM5-Maschinen
Dieses vorkonfektionierte KitchenAid Netzkabel für 230 Volt ist als vollständige Anschlussleitung für Maschinen der klassischen K45- und KPM5-Bauart vorgesehen.
Es besitzt einen Deutschland-Stecker und die bereits vorbereiteten maschinenseitigen Anschlussleitungen.
Das Kabel ist ungefähr 136 cm lang und wiegt etwa 150 g.
Zwei klassische KitchenAid-Bauarten
Das Netzkabel ist für:
- KitchenAid K45-Typ mit Klappkopf
- KitchenAid KPM5-Typ mit feststehendem Motorkopf und Schüsselheber
vorgesehen.
Diese beiden klassischen Konstruktionen verwenden dieses vorkonfektionierte Anschlusskabel.
Eine pauschale Freigabe für alle KitchenAid-Küchenmaschinen mit 230 Volt wäre dagegen falsch.
Große KitchenAid-Modelle benötigen andere Netzkabel
Das hier angebotene Kabel ist ausdrücklich nicht für folgende Maschinen vorgesehen:
- KSM7580
- KSM7581
- KSM7590
- KSM7591
- KSM7990
- KSM7991
Diese Modelle verwenden jeweils andere Anschlusskabel.
Bei der Ersatzteilauswahl sollte deshalb die genaue Gerätebaureihe geprüft werden und nicht lediglich die Netzspannung.
Schwarze Ausführung ersetzt auch früher verwendete weiße Kabel
Das vorkonfektionierte Netzkabel ist nur noch in Schwarz erhältlich.
Eine weiße Ausführung ist nicht mehr lieferbar.
Die Kabelfarbe hat keinen Einfluss auf die elektrische Funktion. Das schwarze Kabel kann deshalb auch an einer weißen oder cremefarbenen K45- beziehungsweise KPM5-Maschine verwendet werden.
Da der größte Teil der Leitung hinter der Maschine liegt, fällt die andere Kabelfarbe im täglichen Gebrauch nur geringfügig auf.
Flachsteckkontakte an der Geschwindigkeitskontrollplatte
Die stromführenden Leitungen des Kabels werden über Flachsteckkontakte an die KitchenAid Geschwindigkeitskontrollplatte / Steuerplatte angeschlossen.
In der Reparaturanleitung wird hierfür die Bezeichnung Steuerplatte verwendet.
Beim Ausbau sollten die Positionen der Kontakte vor dem Abziehen genau beachtet werden.
Lose oder beschädigte Steckkontakte sollten beim Einbau nicht einfach weiterverwendet werden.
Schutzleiter an der Lagerbrücke
Zum Netzkabel gehört außerdem die Erdungsleitung beziehungsweise der Schutzleiter.
Dieser wird an der KitchenAid Lagerbrücke Nr. 22 befestigt.
Diese Verbindung ist sicherheitsrelevant und muss nach dem Austausch wieder ordnungsgemäß hergestellt werden.
Das Kabel darf nicht nur elektrisch funktionieren – auch der vorgesehene Schutzleiteranschluss muss vollständig vorhanden sein.
Reparaturanleitung: Demontage auf Seite 4
Unsere 42-seitige KitchenAid Reparatur- und Serviceanleitung behandelt auf Seite 4 das Lösen beziehungsweise den Ausbau des Netzkabels.
Die dort dargestellten Arbeitsschritte erleichtern den Zugang zum Kabel und zeigen den Zusammenhang mit den weiteren Baugruppen im Motorgehäuse.
Beim Ausbau empfiehlt sich eine geordnete Vorgehensweise, damit Kabelführung und Befestigung später wieder korrekt hergestellt werden können.
Seite 6: Flachstecker und Erdungsleitung abziehen
Auf Seite 6 wird die elektrische Trennung der Anschlussleitung näher behandelt.
Beschrieben wird dort das Abziehen der Flachsteckkontakte von der Geschwindigkeitskontrollplatte und das Lösen des Erdungskabels von der Lagerbrücke.
Beim neuen Kabel werden beide Verbindungen wieder entsprechend hergestellt.
Gerade vor dem erstmaligen Austausch ist es sinnvoll, die ursprüngliche Leitungsführung genau zu betrachten.
Beschädigte Netzleitungen vollständig austauschen
Typische Gründe für einen kompletten Kabelwechsel sind:
- angeschnittene oder aufgescheuerte Isolierung
- Quetschstellen
- Schäden am Stecker
- beschädigter Bereich an der Gehäusedurchführung
- mechanisch stark beanspruchtes oder gealtertes Kabel
Eine beschädigte 230-Volt-Leitung sollte nicht lediglich mit Klebeband oder anderen provisorischen Maßnahmen instand gesetzt werden.
Das vorkonfektionierte Ersatzkabel ermöglicht stattdessen einen vollständigen Austausch.
Kabel innerhalb der Maschine sicher verlegen
Beim Zusammenbau muss die Leitung wieder in der vorgesehenen Weise geführt werden.
Das Kabel darf nicht an bewegliche Motorbauteile geraten, nicht an scharfen Kanten scheuern und nicht zwischen Gehäuseteilen eingeklemmt werden.
Auch die Zugentlastung beziehungsweise Kabeldurchführung muss wieder korrekt eingesetzt sein.
Da mit Netzspannung gearbeitet wird, muss die Maschine vor der Reparatur vom Stromnetz getrennt sein. Arbeiten an den elektrischen Anschlüssen sollten nur bei entsprechender Fachkenntnis durchgeführt werden.
Lieferumfang
Geliefert wird:
- 1 vorkonfektioniertes KitchenAid Netzkabel
- 230 Volt
- Deutschland-Stecker
- für K45 und KPM5
- Farbe schwarz
- Länge ca. 136 cm
- Gewicht ca. 150 g
Nicht passend für KSM7580, KSM7581, KSM7590, KSM7591, KSM7990 und KSM7991.
