KitchenAid / Küchenmaschinen / KitchenAid mit heb- und senkbarer Schüssel und weniger als 500 W

KitchenAid-Ersatzteile Steuerplatine Nr. 39 (Speed Phase Control Board)

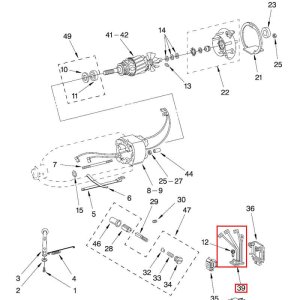

  • Bild zu KitchenAid-Ersatzteile Steuerplatine Nr. 39 (Speed Phase Control Board) Bild 1 zu Artikel KitchenAid-Ersatzteile Steuerplatine Nr. 39 (Speed Phase Control Board)
  • 39,95 € inkl. gesetzl. MwSt. zzgl. Versand
    Artikelnr.: KA-W10217542-W10538289-18561 Lieferzeit 1 bis 3 Tage

    Menge:

    Hinweis für Kunden mit USt-IdNr.
    Bei Vorliegen einer gültigen USt-IdNr. verwenden Sie bitte den normalen Kaufvorgang über den Warenkorb und legen Sie ein Benutzerkonto an. Beim Direktkauf mit PayPal verlieren Sie Ihre Umsatzsteuerbefreiung!

    Direkt kaufen mit Paypal:
  • KitchenAid Ersatzteile – Steuerplatine Nr. 39 (Speed Phase Control Board)

    Zentrale Elektronik für die Drehzahlregelung

    Die Steuerplatine (Speed Phase Control Board) ist das elektronische Bauteil zur Regelung der Motordrehzahl Ihrer KitchenAid.

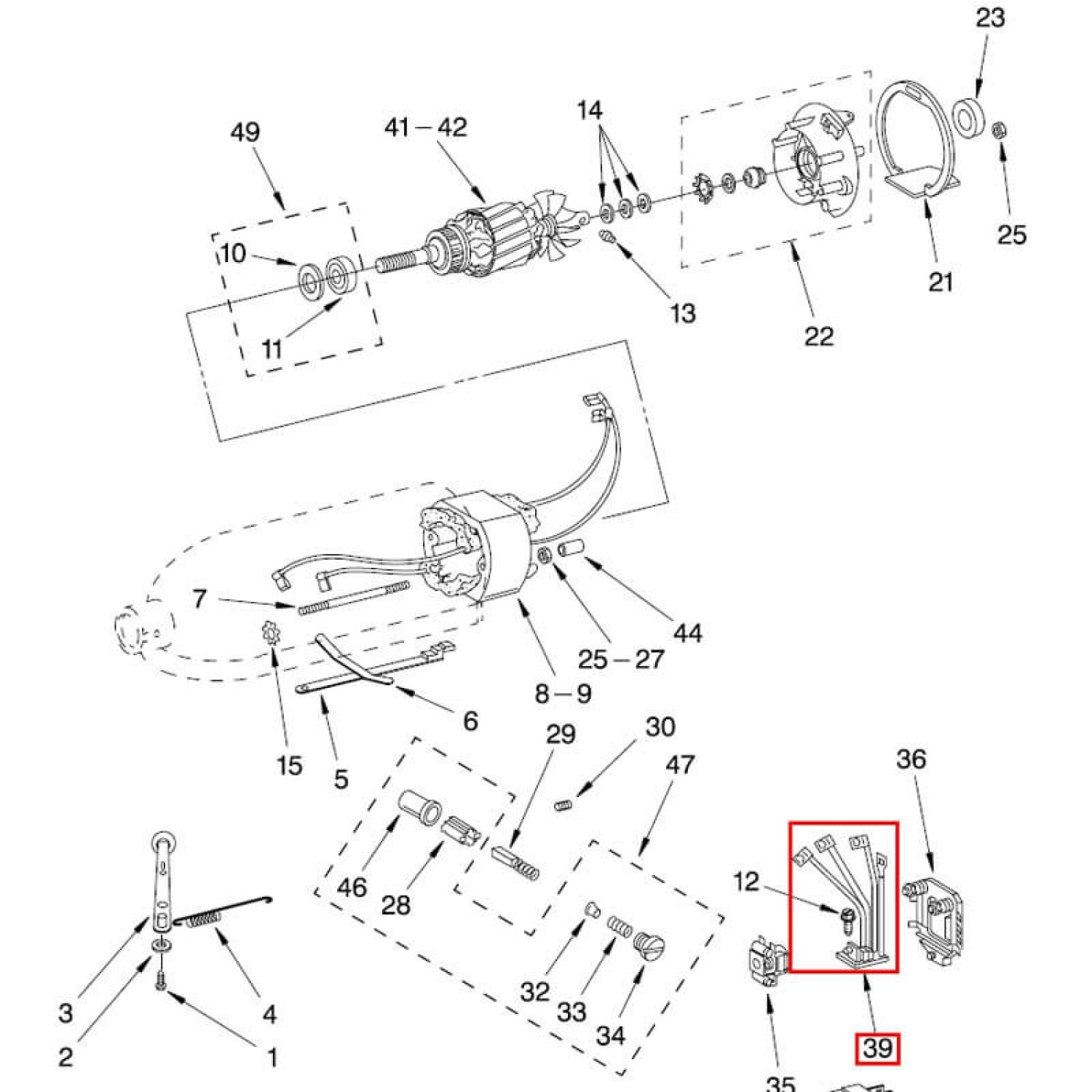

    In der Explosionszeichnung ist sie als Position Nr. 39 gekennzeichnet.

    Wenn die Drehzahlsteuerung nicht mehr korrekt funktioniert, gehört diese Platine zu den typischen KitchenAid Ersatzteilen, die geprüft und gegebenenfalls ersetzt werden müssen.


    Typische Fehlerbilder

    Ein Defekt der Steuerplatine zeigt sich häufig durch:

    • Maschine läuft auf allen Stufen gleich schnell

    • einzelne Geschwindigkeiten reagieren nicht

    • Maschine läuft deutlich zu schnell

    • Maschine startet überhaupt nicht

    In diesen Fällen ist das Speed Phase Control Board die häufigste Ursache.


    Technischer Hintergrund

    KitchenAid arbeitet mit einem mechanisch-elektrischen Regelprinzip.
    Über der Steuerplatine befindet sich der sogenannte Governor (Fliehkraftregler).

    Mit steigender Drehzahl öffnet sich dieser Regler mechanisch.
    Zwischen Governor und Platine besteht nur ein sehr geringer Abstand (ca. 1 mm).
    Kommt es zur Berührung, entsteht ein Kurzschluss – ein häufiger Grund für den Ausfall der Steuerplatine.


    Montage- und Sicherheitshinweise

    • Vor dem Ausbau der alten Platine den Kabelanschluss fotografieren.

    • Die Kabelfarben können variieren – entscheidend ist die Anschlussposition.

    • Ein falscher Anschluss führt unmittelbar zu einem erneuten Kurzschluss.

    • Erfahrene Techniker erhöhen durch leichtes Wegbiegen der Platine den Abstand zum Governor.

    Steuerplatinen, die nicht mehr in der original verschweißten Folienverpackung sind, können aus technischen Gründen nicht zurückgenommen werden.


    Technische Daten

    • Bauteil: Speed Phase Control Board

    • Position: Nr. 39 (Explosionszeichnung)

    • Gewicht: 16 g


    Ersetzt folgende Teilenummern

    W10911442
    AP5657231
    W10217542
    W10538289
    9701269
    2684963
    3184417
    4163707
    4163712
    9706596
    PS6012103


    Kompatibilität

    Passend für:

    • KitchenAid Klappkopfmaschinen (K45-Typ)

    • KitchenAid Modelle mit heb- und senkbarer Schüssel (KPM5-Typ)


    Die Steuerplatine ist eines der zentralen KitchenAid Ersatzteile bei Störungen der Geschwindigkeitsregelung und ermöglicht in vielen Fällen eine vollständige Wiederherstellung der Funktion.



    Download Reparaturanleitung (42 Seiten)Download Reparaturanleitung (42 Seiten)
