KitchenAid Distanzscheibe / Fiberring Nr. 23 und 29 – Original, 1 Stück
-
- 10,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: W10323378-14841 Lieferzeit 1 bis 3 Tage
-
KitchenAid Getriebezahnräder immer wieder defekt? Auch die Fiberringe prüfen
Wenn eine KitchenAid nach einem Zahnradwechsel zunächst wieder funktioniert, Center Gear oder Hub Gear aber ungewöhnlich schnell erneut verschleißen, sollte nicht automatisch ein Fehler des neuen Zahnrads vermutet werden.
Eine mögliche Ursache sind die kleinen Distanzscheiben Nr. 23 und 29.
Diese Fiberringe beeinflussen die Lage der Zahnräder zueinander und damit das Zahnflankenspiel. Fehlen sie oder ist die Distanzierung falsch, können selbst neue Zahnräder unter ungünstigen Bedingungen arbeiten und frühzeitig wieder beschädigt werden.
Diese originale KitchenAid Distanzscheibe besitzt eine Stärke von 1,20 mm.
Der häufig übersehene Fiberring am Center Gear
Beim Ausbau des KitchenAid Center Gears befindet sich das gesamte Bauteil voller Getriebefett.
Ein Fiberring kann dabei an der Unterseite des Zahnrads haften bleiben. Er ist dann leicht zu übersehen und wird mit dem defekten Zahnrad entsorgt.
Genau dieser Fehler ist besonders tückisch: Beim Einbau des neuen Center Gears sieht zunächst alles richtig aus. Das Zahnrad sitzt an seinem Platz und die Maschine funktioniert wieder.
Trotzdem kann das Zahnflankenspiel falsch sein.
Das gilt genauso beim Austausch der Kombination aus Center Gear und Hub Gear.
Warum einfaches Nachzählen nicht ausreicht
Bei einer noch nie geöffneten KitchenAid ist die vorgefundene Scheibenkombination ein wichtiger Anhaltspunkt.
Ist die Maschine gebraucht oder wurde sie irgendwann schon einmal repariert, kann aber niemand sicher wissen, ob die aktuelle Anordnung überhaupt noch dem korrekten Zustand entspricht.
Deshalb sollte nicht nur gezählt werden.
Entscheidend ist die Frage: Wie greifen Center Gear und Hub Gear nach dem Zusammenbau tatsächlich ineinander?
So prüfen Sie das Zahnflankenspiel
Halten Sie eines der beiden Zahnräder fest und bewegen Sie das andere ganz leicht hin und her.
Zwischen den Zahnflanken soll ein geringes, deutlich fühlbares Spiel vorhanden sein.
Kein beziehungsweise kaum vorhandenes Spiel und schwergängiger Lauf sprechen dafür, dass die Zahnräder zu eng ineinandergreifen.
Ein deutliches Hin- und Herbewegen, bevor das Gegenrad mitgenommen wird, deutet auf zu großes Zahnflankenspiel hin.
Drehen Sie das Getriebe anschließend ein Stück weiter und wiederholen Sie die Kontrolle. Ein korrekter Eingriff sollte nicht nur an einer einzigen Stelle vorhanden sein.
Mit der Anzahl der Distanzscheiben wird die Lage des Center Gears so angepasst, dass sich die Zahnräder frei drehen können und trotzdem sauber ineinandergreifen.
Was passiert bei falschem Zahnflankenspiel?
Bei zu geringem Zahnflankenspiel stehen die Zahnflanken unter unnötig hoher Belastung. Zusätzlich steigt die Reibung.
Bei zu großem Spiel greifen die Zähne dagegen nicht ausreichend tief ineinander. Die Kraft verteilt sich auf eine kleinere Kontaktfläche.
Beides kann den Verschleiß erheblich beschleunigen.
Mehrfacher Zahnradschaden kann dieselbe Ursache haben
Erfahrene Werkstätten haben uns Fälle geschildert, bei denen an derselben KitchenAid mehrfach kurz hintereinander Getriebezahnräder erneuert wurden.
Nach der ersten Reparatur war ein Fiberring nicht mehr vorhanden. Niemand bemerkte dies und niemand kontrollierte anschließend das Zahnflankenspiel.
Daraufhin hielten auch die nächsten Zahnräder nicht lange.
Nach zwei oder drei Reparaturen liegt der Verdacht verständlicherweise nahe, dass die gesamte Maschine verschlissen sei. Dabei kann seit der ersten Reparatur lediglich ein kleines Distanzteil gefehlt haben.

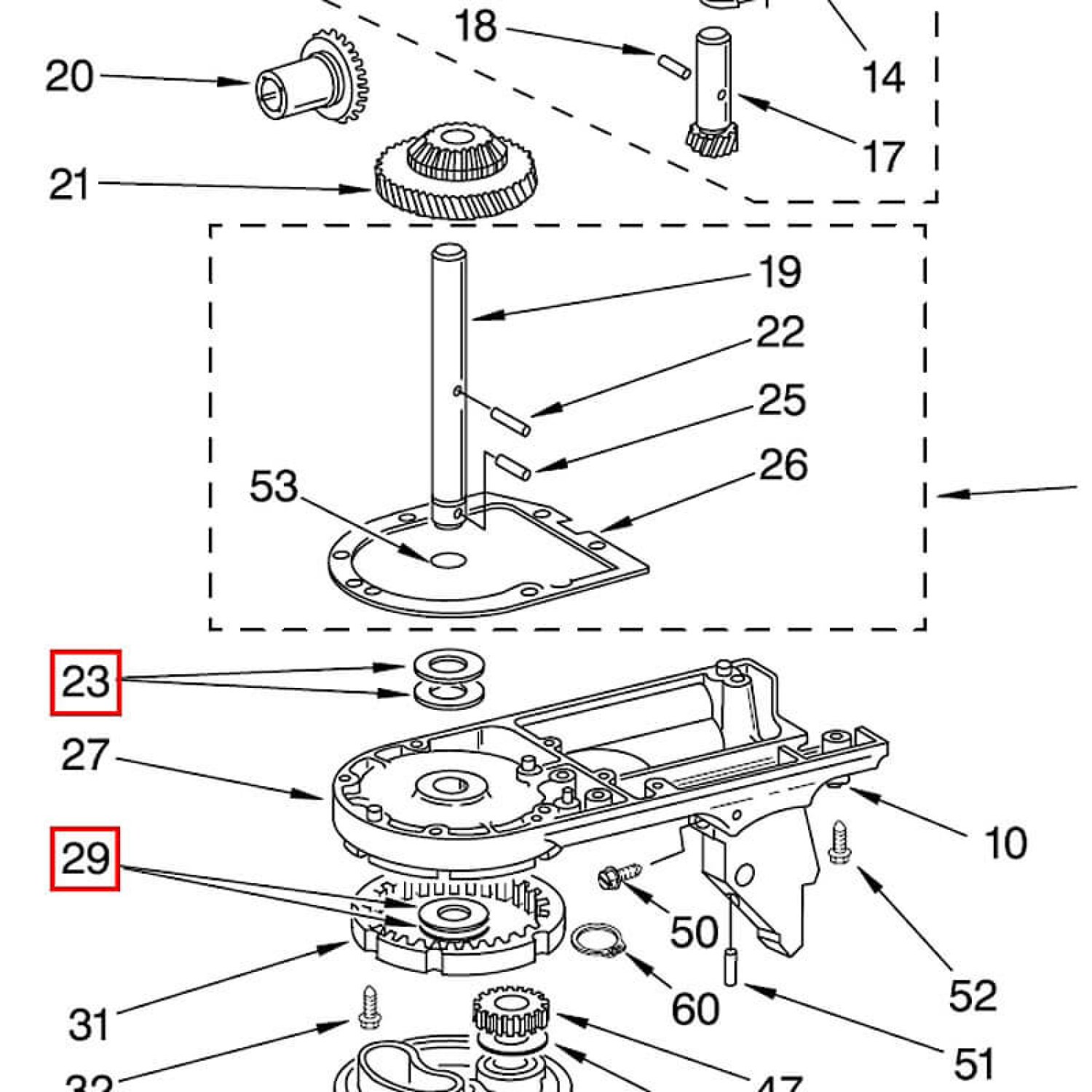

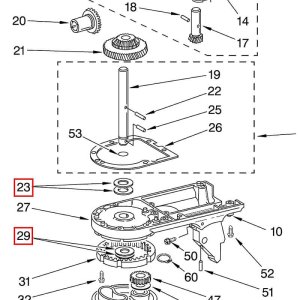

Shim Washer auf Seite 17
Die Fiberscheibe wird auf Seite 17 der KitchenAid Reparatur- und Serviceanleitung als „Shim Washer“ gezeigt.
Die Reparaturanleitung selbst beschreibt allerdings nicht die Einstellung des Zahnflankenspiels.
Genau deshalb weisen wir an dieser Stelle ausdrücklich darauf hin. Diese Information beruht auf praktischer Reparaturerfahrung und Hinweisen erfahrener KitchenAid-Werkstätten.
Original oder Nachbau?
Hier erhalten Sie eine originale KitchenAid Distanzscheibe mit 1,20 mm Stärke.
Falls mehrere Scheiben für eine korrekte Einstellung benötigt werden, steht außerdem ein 4er-Satz Distanzscheiben Nr. 23 und 29 als Nachbau zur Verfügung. Unsere aktuellen Nachbauscheiben sind etwa 1,15 mm stark und liegen damit sehr nahe am Originalmaß.
Wer ein Center Gear oder die Kombination aus Center Gear und Hub Gear erneuert, sollte deshalb immer auch die Fiberringe und anschließend das Zahnflankenspiel kontrollieren.
