KitchenAid Center Gear Nr. 21 / Zentralzahnrad – Original
-
-
34,95 €
inkl. gesetzl. MwSt. zzgl. Versand
Artikelnr.: 9709627
zur Zeit nicht lieferbar
Nicht lieferbar
-

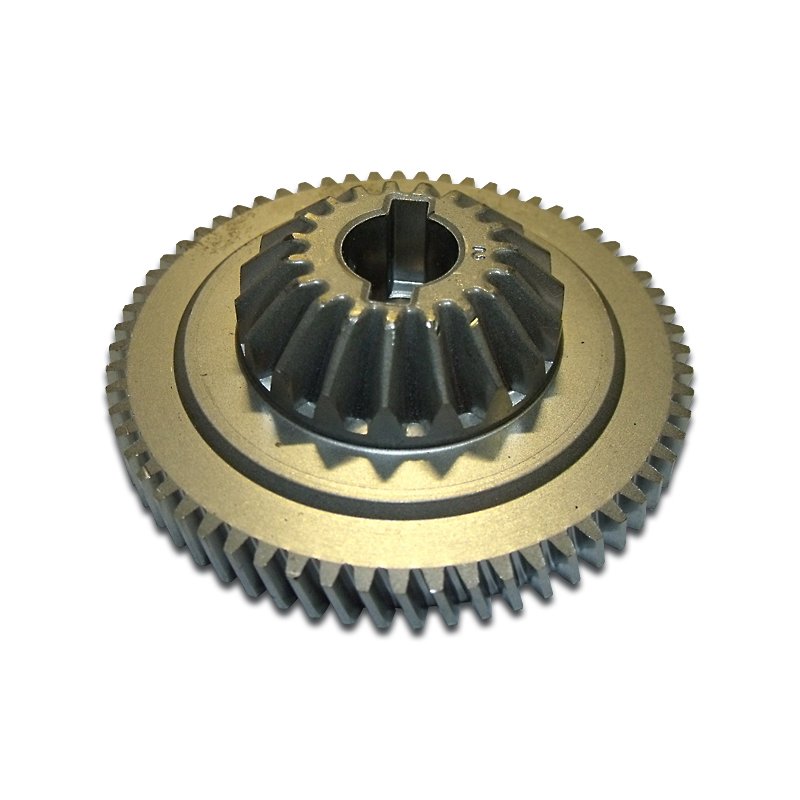

KitchenAid Center Gear Nr. 21 beschädigt – nicht nur das sichtbare Zahnrad austauschen
Das Center Gear Nr. 21 ist ein zentrales Zahnrad im klassischen KitchenAid-Getriebe.
Es sitzt auf dem Center Shaft Nr. 19 und überträgt die Drehbewegung auf das Planetenrührwerk.
Gleichzeitig steht es unmittelbar mit dem Hub Gear Nr. 20 im Eingriff, das den vorderen Zubehöranschluss antreibt.
Gerade deshalb sollte bei einem Schaden am Center Gear Nr. 21 nicht nur dieses eine Zahnrad betrachtet werden.
Unsere wichtigste Reparaturempfehlung
Center Gear Nr. 21 und Hub Gear Nr. 20 sollten bei einem verschleißbedingten Austausch gemeinsam erneuert werden.
Die KitchenAid-Reparaturanleitung weist beim Austausch des Hub Gear darauf hin, auch das Center Gear zu erneuern.
Unsere Partnerwerkstätten vertreten dieselbe Auffassung.
Beide Zahnräder haben über viele Betriebsjahre unmittelbar miteinander gearbeitet. Entsprechend entwickeln auch ihre Zahnflanken gemeinsame Verschleißbilder.
Ein neues Center Gear Nr. 21 mit einem bereits stark eingelaufenen Hub Gear Nr. 20 weiterzubetreiben, ist deshalb nicht die von uns empfohlene Reparatur.
Das passende Center Gear Nr. 21 + Hub Gear Nr. 20 Set enthält beide Zahnräder.
Einzeltausch: möglich, aber eigene Reparaturentscheidung
Das Center Gear Nr. 21 lässt sich technisch einzeln austauschen.
Auch das Hub Gear Nr. 20führen wir separat.
Der Einzelverkauf bedeutet jedoch nicht, dass der Einzeltausch unsere Standardempfehlung ist.
Wer nur das Center Gear Nr. 21 ersetzt, muss selbst beurteilen und verantworten, ob das gebrauchte Hub Gear Nr. 20 weiterverwendet werden soll.
Woran erkennt man Verschleiß?
Beim Center Gear Nr. 21 auf den vollständigen Umfang achten.
Zu prüfen sind insbesondere:
- ausgebrochene oder beschädigte Zähne
- deutlich eingelaufene Zahnflanken
- abgerundete Zahnprofile
- ungleichmäßige Laufbilder
- auffällige Druckstellen
- übermäßiges Zahnflankenspiel
- Schäden an der Mitnahme zum Center Shaft Nr. 19
Dass noch alle Zähne vorhanden sind, bedeutet nicht automatisch, dass das Zahnrad noch einwandfrei ist.
Hub Gear Nr. 20 ebenfalls vollständig prüfen
Bei sichtbarem Verschleiß am Center Gear Nr. 21 gehört das Hub Gear Nr. 20 zwingend zur Diagnose.
Es reicht nicht aus, dort lediglich nach ausgebrochenen Zähnen zu suchen.
Auch eingelaufene Zahnflanken können bereits dafür sprechen, dass beide Zahnräder erneuert werden sollten.
Center Shaft Nr. 19 kann ebenfalls verschlissen sein
Das Center Gear Nr. 21 sitzt auf dem Center Shaft Nr. 19.
Ein Quer-/Mitnehmerstift verbindet beide Bauteile.
Den KitchenAid Center Shaft Nr. 19 führen wir ebenfalls.
Bei ausgebautem Center Gear Nr. 21 sollte die Welle immer mit geprüft werden.
KitchenAid nennt insbesondere dunkelgraue, eingelaufene oder eingedrückte Lagerflächen als deutliche Verschleißmerkmale.
Nicht nur die Welle – auch die Lagerung prüfen
Eine ausgeschlagene Lagerstelle kann den Center Shaft nicht mehr exakt führen.
Dadurch kann sich die Lage des Center Gear Nr. 21 gegenüber dem Hub Gear Nr. 20 verändern.
Bei wiederholten Zahnradschäden sollte deshalb immer auch die Lagerung überprüft werden.
Reparaturanleitung verwenden

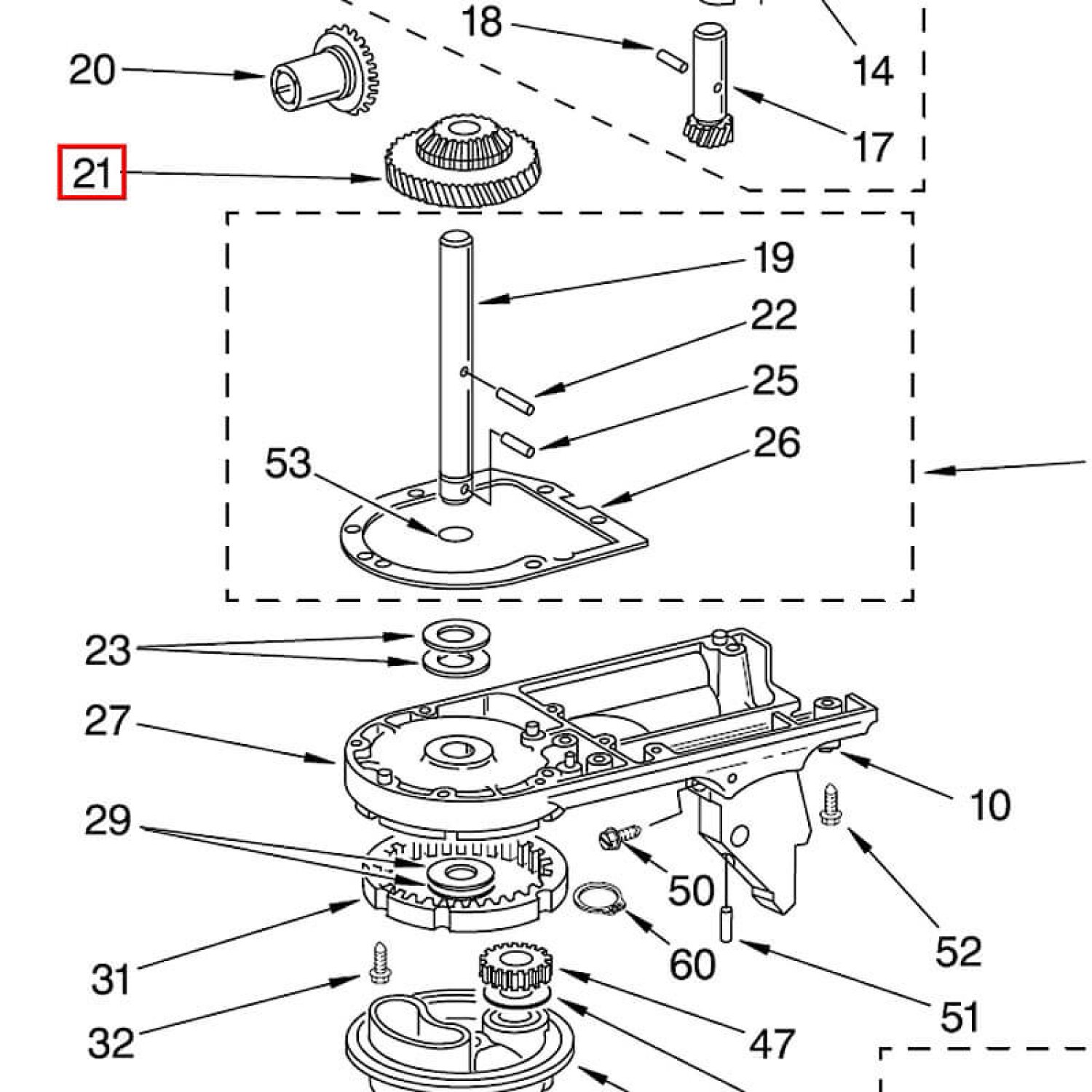

Unsere 42-seitige deutsche KitchenAid Reparatur- und Serviceanleitung behandelt diese Getriebebaugruppe insbesondere auf Seite 16 bis 18.
Dort finden Sie Center Gear Nr. 21, Center Shaft Nr. 19, Mitnehmerstift und Shim Washers.
Typische Fehlerquelle: verlorene Distanzscheibe
Im Bereich des Center Gear Nr. 21 befinden sich Distanzscheiben / Shim Washers.
Beim Ausbau kann eine solche Scheibe durch das Getriebefett an der Unterseite des alten Center Gear haften bleiben.
Das alte Zahnrad wird entsorgt – die Distanzscheibe verschwindet mit ihm.
Beim späteren Zusammenbau stimmt die axiale Position möglicherweise nicht mehr.
Aus unseren Partnerwerkstätten kennen wir Fälle, bei denen wiederholte Zahnradschäden auf eine seit einer früheren Reparatur fehlende Distanzscheibe zurückgeführt werden konnten.
Passende Distanzscheiben
Die Original KitchenAid Distanzscheibe Nr. 23 und 29 ist etwa 1,20 mm stark.
Die KitchenAid Distanzscheiben Nr. 23 und 29 – Nachbau, 4 Stück haben etwa 1,15 mm Stärke.
Die gefundene Anzahl kann bereits falsch sein
Beim Zerlegen sollte die Scheibenzahl dokumentiert werden.
Aber gerade bei einer älteren, bereits reparierten Maschine ist nicht sicher, ob diese Einstellung tatsächlich korrekt war.
Deshalb ist das abschließende Zahnflankenspiel wichtiger als das bloße Wiederherstellen einer möglicherweise schon falschen Ausgangssituation.
Zahnflankenspiel kontrollieren
Zwischen Center Gear Nr. 21 und Hub Gear Nr. 20 soll ein kleines fühlbares Spiel vorhanden sein.
Dazu eines der Zahnräder festhalten und das andere vorsichtig vor und zurück bewegen.
Gleichzeitig muss sich das Getriebe leicht und frei drehen lassen.
Die Prüfung an mehreren Positionen einer vollständigen Umdrehung wiederholen.
Was bedeutet zu wenig Spiel?
Zu geringer Abstand zwischen den Zahnflanken kann zu:
- erhöhter Reibung
- Schwergängigkeit
- Wärmeentwicklung
- höherer Lagerbelastung
- schnellerem Verschleiß
führen.
Und zu viel Spiel?
Bei deutlich zu großem Zahnflankenspiel reduziert sich die günstig tragende Kontaktfläche.
Das kann zu stärkeren Geräuschen, ungünstiger Belastung und ebenfalls zu beschleunigtem Verschleiß führen.
Wenn das Center Gear Nr. 21 erneut defekt ist
Dann nicht einfach nur wieder das Zahnrad erneuern.
Zusätzlich prüfen:
- Hub Gear Nr. 20
- Center Shaft Nr. 19
- Lagerstellen
- Mitnehmerstift
- Distanzscheiben
- Zahnflankenspiel
- Leichtgängigkeit
Ein neues Zahnrad kann eine falsche Distanzierung oder verschlissene Lagerung nicht reparieren.
Unser Rat
Bei verschleißbedingtem Schaden des Center Gear Nr. 21 empfehlen wir ausdrücklich den gemeinsamen Austausch mit dem Hub Gear Nr. 20.
Der Einzeltausch bleibt technisch möglich, liegt aber in der Verantwortung des Reparateurs.
Prüfen Sie bei der Reparatur außerdem Center Shaft Nr. 19, Lagerstellen, Distanzscheiben und abschließend das Zahnflankenspiel.
