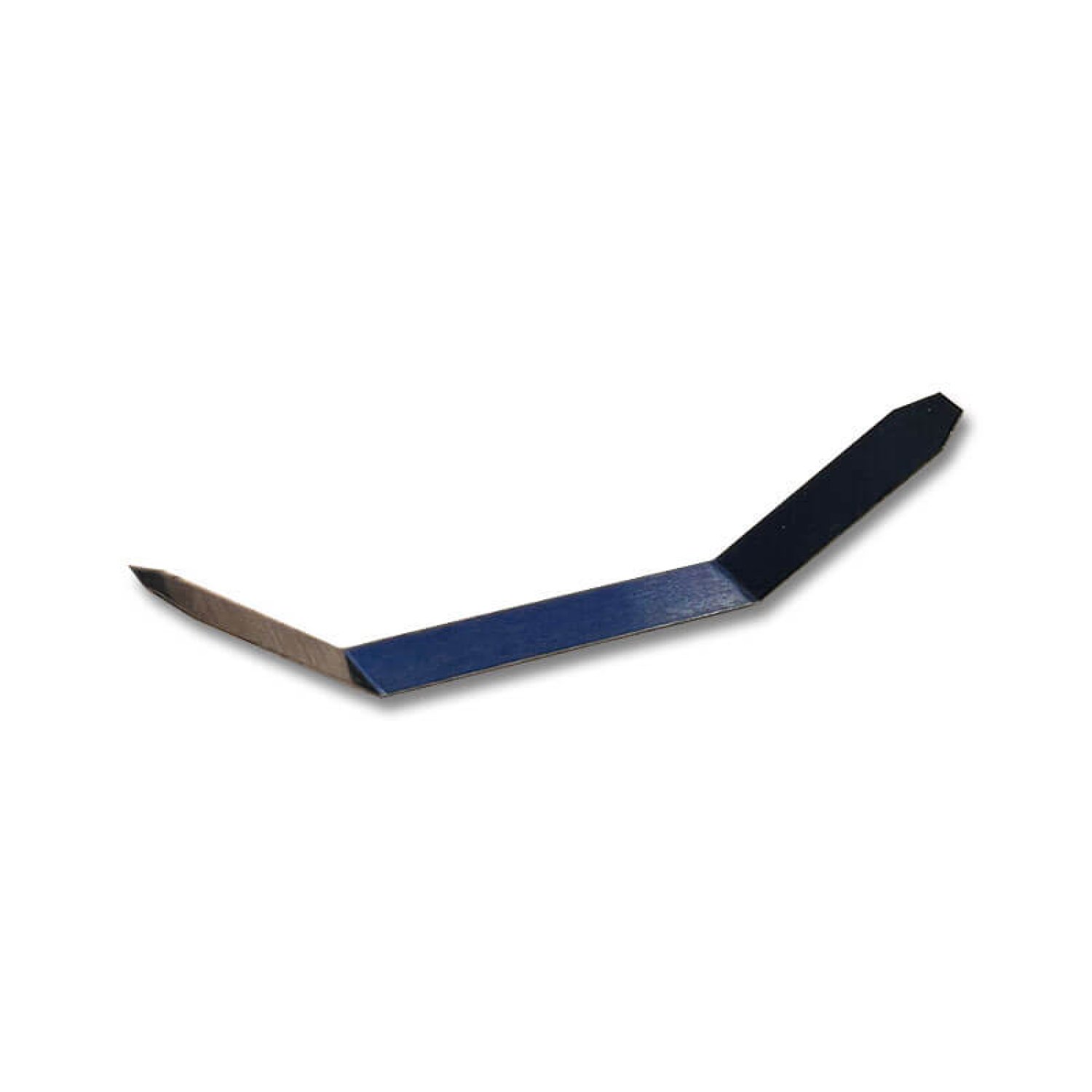

KitchenAid-Ersatzteile Brückenfeder Nr. 6 (Schmorschutz der Schubstange)

•
• 13,95 € inkl. gesetzl. MwSt. zzgl. Versand
  Artikelnr.: KA-240205-4162035-12231 Lieferzeit 3 bis 5 Tage

  Menge:

  Nicht lieferbar

  In den Warenkorb

  Hinweis für Kunden mit USt-IdNr.

  Bei Vorliegen einer gültigen USt-IdNr. verwenden Sie bitte den normalen Kaufvorgang über den Warenkorb und legen Sie ein Benutzerkonto an. Beim Direktkauf mit PayPal verlieren Sie Ihre Umsatzsteuerbefreiung!


  Direkt kaufen mit Paypal:

• • Beschreibung
  • Kunden Rezensionen
  • Eigenschaften

  KitchenAid Ersatzteil – Brückenfeder Nr. 6

  Schmorschutz der Schubstange in der Geschwindigkeitsmechanik

  Die Brückenfeder Nr. 6 ist Bestandteil der mechanischen Geschwindigkeitsregelung vieler KitchenAid-Küchenmaschinen – sowohl der Klappkopf-Baureihen als auch der klassischen Heavy-Duty-Modelle mit heb- und senkbarer Schüssel.

  Das identische mechanische Prinzip findet sich unter anderem in:

  • Classic

  • UltraPower

  • Artisan

  • Heavy Duty KPM5

  • Professional KPM50

  • K5SS

  • Hobart K5-A

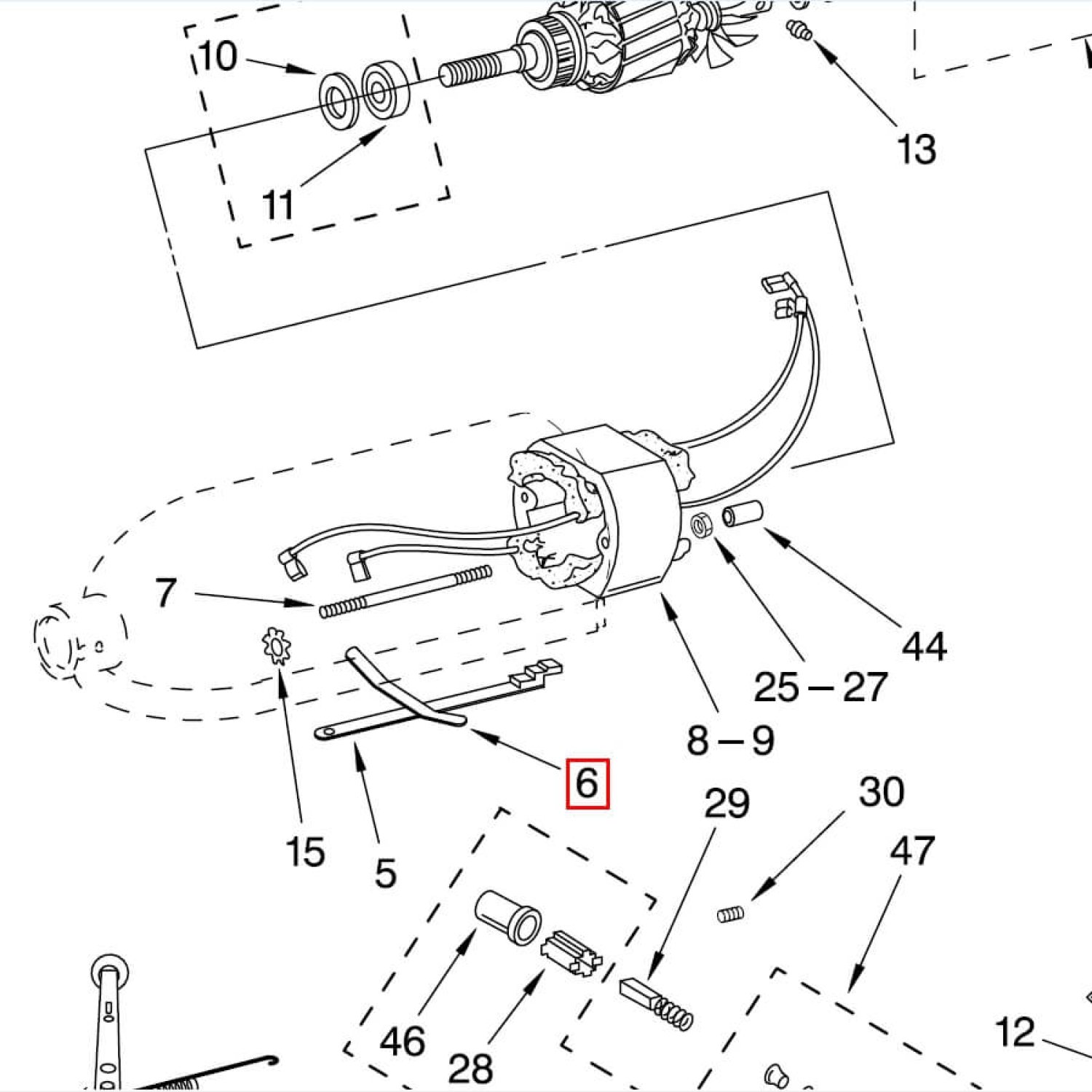

  Die Brückenfeder sitzt zwischen Schubstange (Pos. 5) und Motorwicklung und stellt dort den konstruktiv vorgesehenen Abstand sicher.

  ---

  Technischer Hintergrund – mechanische Geschwindigkeitsregelung

  KitchenAid verwendet seit Jahrzehnten ein mechanisches Regelsystem aus:

  • Fliehkraftregler (Governor)

  • Schubstange

  • mechanischer Übertragung

  • Motorwicklung

  Zwischen Schubstange und Wicklung ist konstruktiv nur sehr wenig Platz vorhanden.

  Fehlt die Brückenfeder, kann die Schubstange direkt auf der Wicklung aufliegen.

  Im Betrieb entstehen dadurch:

  • Reibung

  • Wärmeentwicklung

  • punktuelle thermische Belastung

  Die typische Folge:

  • Anschmelzen oder Verformen der Kunststoff-Schubstange

  • Blockieren der Geschwindigkeitsmechanik

  • Maschine läuft nur noch in einer Geschwindigkeit

  • einzelne Stufen fallen aus

  • vollständiger Ausfall

  Die Brückenfeder wirkt hier als rein mechanischer Abstandshalter und verhindert den direkten Kontakt.

  ---

  Produktionsbedingte Besonderheit

  Bei vielen neueren Maschinen ist diese Brückenfeder nicht mehr verbaut.

  Aus praktischer Reparaturerfahrung zeigt sich, dass gerade dadurch Schäden an der Kunststoff-Schubstange gehäuft auftreten.

  Wird eine angeschmolzene oder deformierte Schubstange ersetzt, sollte in jedem Fall geprüft werden, ob die Brückenfeder vorhanden ist.

  Fehlt sie, empfehlen wir ausdrücklich die Nachrüstung.

  ---

  Reparatur- und Servicehinweis

  Der betreffende Mechanikbereich ist in unserer verlinkten Reparatur- und Serviceanleitung auf Seite 8 klar dargestellt.

  Dort ist erkennbar:

  • Lage der Schubstange

  • Position der Brückenfeder

  • Nähe zur Motorwicklung

  Gerade bei wiederkehrenden Defekten sollte dieser Bereich sorgfältig geprüft werden.

  ---

  Funktion im Überblick

  • mechanischer Abstandshalter

  • verhindert thermisches Anschmelzen der Schubstange

  • stabilisiert die Geschwindigkeitsmechanik

  • reduziert Wiederholungsdefekte

  ---

  Fazit

  Die Brückenfeder Nr. 6 ist ein kleines Bauteil mit großer Schutzwirkung.

  Sie stellt die konstruktiv vorgesehene Distanz zwischen Schubstange und Wicklung sicher und verhindert typische Hitze- und Reibungsschäden innerhalb der mechanischen Geschwindigkeitsregelung – unabhängig davon, ob es sich um eine Klappkopfmaschine oder eine klassische Heavy-Duty-Ausführung mit Hebeschüssel handelt.
