  KitchenAid Ersatzteile – Schubstange Nr. 5 für Klappkopf-Modelle

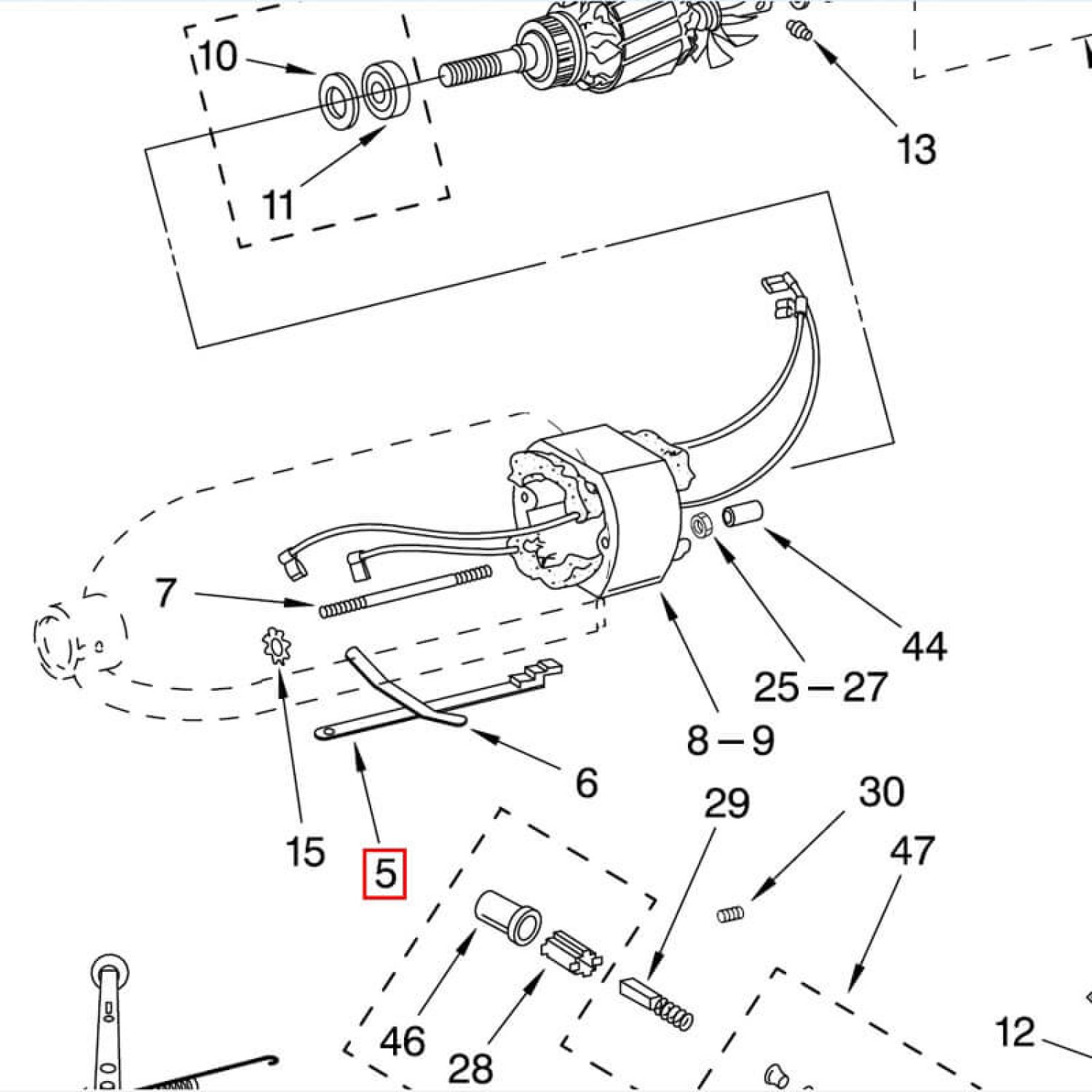

  Pos. 5 der Explositionszeichnung

  Die Schubstange Nr. 5 ist ein zentrales Bauteil der mechanischen Geschwindigkeitsregelung von KitchenAid-Klappkopfmaschinen. Sie überträgt die Bewegung der Geschwindigkeitshebel-Mechanik auf den inneren Regelbereich (Governor / Steuerplatine) und ist damit unmittelbar für die Funktion der Drehzahlstufen verantwortlich.

  Passend für:

  • KitchenAid Classic

  • KitchenAid UltraPower

  • KitchenAid Artisan

  • ältere Heavy Duty

  • Professional KPM50

  ---

  Konstruktive Entwicklung

  Frühere Ausführungen bestanden aus einer Metallstange mit Kunststoffkopf.
  Bereits bei diesen Varianten kam es unter thermischer Belastung zu Schäden am Kunststoffkopf.

  Seit etwa 2018 werden ausschließlich Schubstangen gefertigt, die vollständig aus Kunststoff bestehen.
  Geometrie, Länge und Passform sind unverändert geblieben, ebenso die Kompatibilität.

  Das Materialverhalten unterscheidet sich jedoch:
  Während früher vor allem der Kopf betroffen war, kann sich bei der aktuellen Ausführung die gesamte Schubstange bei Überhitzung verformen.

  ---

  Typisches Schadensbild bei neueren Maschinen

  In vielen neueren Geräten ist die sogenannte Brückenfeder Nr. 6 nicht verbaut.

  Diese Feder stellt konstruktiv eine definierte Distanz zwischen:

  • Schubstange Nr. 5

  • und der Motorwicklung

  her.

  Fehlt diese Distanz, kann die Kunststoffschubstange auf der Wicklung aufliegen.
  Durch Reibung und Wärmeentwicklung kommt es zu:

  • Verformung

  • Anschmelzen

  • Blockieren der Geschwindigkeitsmechanik

  Typische Fehlerbilder:

  • einzelne Geschwindigkeitsstufen funktionieren nicht

  • Maschine läuft nur auf einer Geschwindigkeit

  • unregelmäßige Drehzahl

  • kompletter Ausfall

  ---

  Wichtiger Reparaturhinweis (siehe Reparaturanleitung, Seite 8)

  Der betroffene Bereich ist in der verlinkten Reparatur- und Serviceanleitung auf Seite 8 klar dargestellt.

  Dort ist zu erkennen, wo die Schubstange im Verhältnis zur Wicklung sitzt und welche Funktion die Brückenfeder übernimmt.

  Bei Austausch der Schubstange sollte dieser Bereich unbedingt geprüft werden.
  Der nachträgliche Einbau der Brückenfeder Nr. 6 stellt die konstruktiv vorgesehene Distanz wieder her und verhindert erneutes Anschmelzen.

  Ohne Wiederherstellung dieser Distanz kann es zu wiederholtem Schadensbild kommen.

  ---

  Technische Daten (aktuelle Ausführung)

  • Länge: 140 mm

  • Breite: 7 mm

  • Dicke: 1,5 mm

  • Gewicht: 9 g

  • Material: Kunststoff

  ---

  Fazit aus Reparatursicht

  Die Schubstange Nr. 5 ist kein isoliertes Verschleißteil, sondern Teil eines mechanisch sensiblen Regelbereichs.

  Eine fachgerechte Reparatur berücksichtigt die gesamte Distanzsituation im Bereich der Motorwicklung – wie in der Reparaturanleitung auf Seite 8 dargestellt.
